স্পেসিফিকেশন

বৈশিষ্ট্য:

সহজ কাঠামো, খরচ-কার্যকর

কিছু অংশ, পরিপক্ক উত্পাদন প্রক্রিয়া, এটি ব্যয়-কার্যকর করে তোলে

তৈলাক্তকরণ-মুক্ত, কম রক্ষণাবেক্ষণ

জিরো রক্ষণাবেক্ষণ

ভাল ভাইব্রেশন ড্যাম্পিং এবং কুশনিং পারফরম্যান্স

রাবার/পলিউরেথেন ইলাস্টিক রিংগুলি কার্যকরভাবে টরসিয়াল কম্পন এবং মাঝারি শক লোড শোষণ করে, মোটর এবং গিয়ারবক্সের মতো ড্রাইভ সরঞ্জামগুলিকে রক্ষা করে

নাইলন পিন এবং রাবারের রিং উভয়ই নিরোধক উপাদান, যা শ্যাফ্ট কারেন্ট পাথকে বাধাগ্রস্ত করতে পারে এবং বৈদ্যুতিক ক্ষয় রোধ করতে পারে

লাইটওয়েট, জড়তা কম মুহূর্ত

নাইলন পিনের কম ঘনত্ব কাপলিং এর স্টার্ট-স্টপ বৈশিষ্ট্যের উপর তাদের প্রভাব কমিয়ে দেয়

সহজ ইনস্টলেশন

স্পিগটসের মাধ্যমে অবস্থান নির্ধারণ ইনস্টলেশন সারিবদ্ধকরণের জন্য অপেক্ষাকৃত শিথিল প্রয়োজনীয়তাগুলিকে অনুমতি দেয়

প্রাথমিক আবেদন ক্ষেত্র

ফ্যান, পাম্প, এয়ার কম্প্রেসার এবং অন্যান্য সাধারণ তরল-হ্যান্ডলিং সরঞ্জামগুলিতে মোটর এবং চালিত মেশিনের মধ্যে সংযোগ (সবচেয়ে সাধারণ প্রয়োগ)

হালকা পরিবাহক, মিক্সার, প্যাকেজিং মেশিন, কৃষি যন্ত্রপাতি

ছোট থেকে মাঝারি জেনারেটর সেট, কম্প্রেসার ইউনিট

বিভিন্ন হালকা শিল্প, রাসায়নিক যন্ত্রপাতি যেখানে খরচ সংবেদনশীল এবং অপারেটিং অবস্থা হালকা

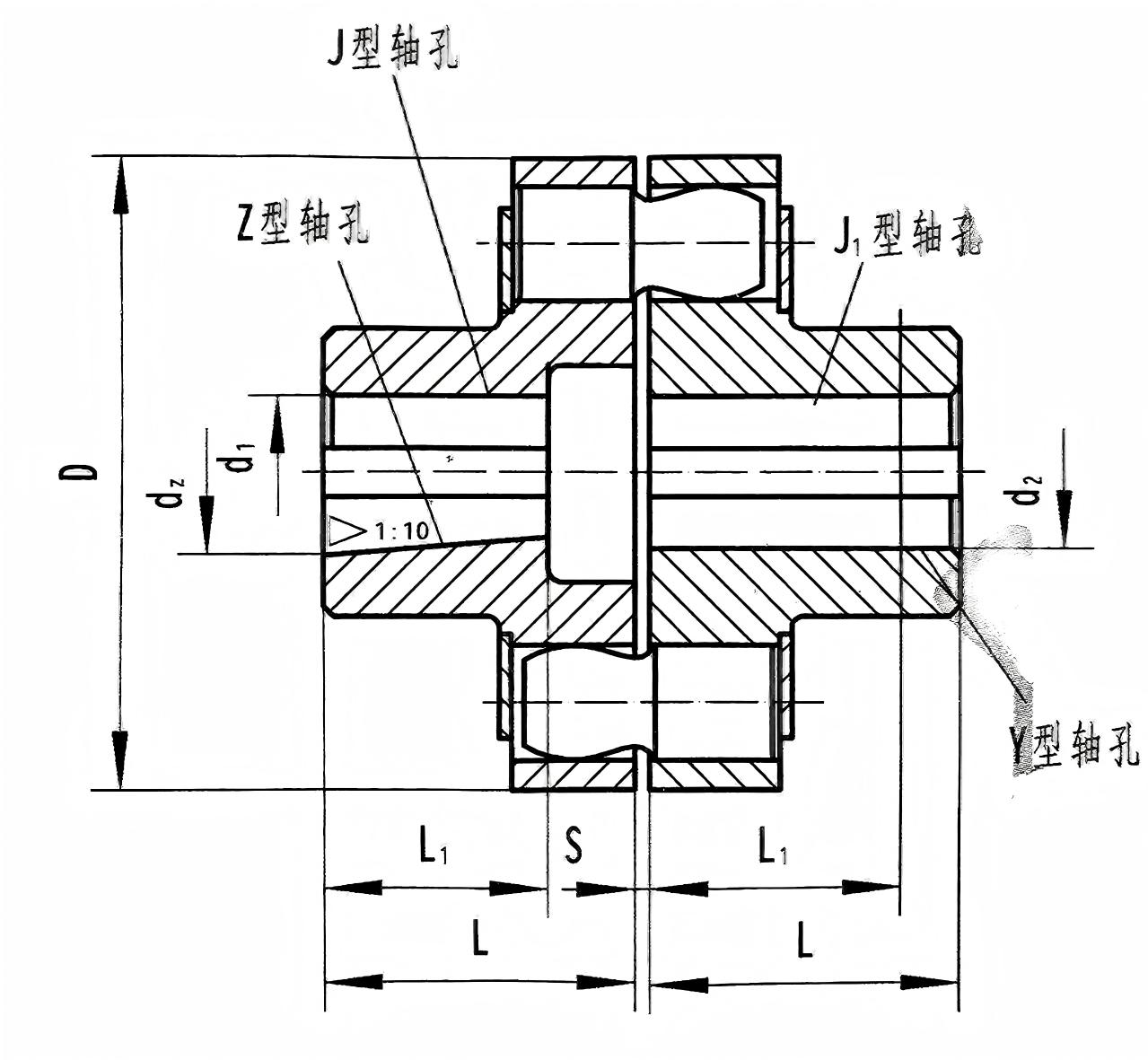

মডেল	নামমাত্র টর্ক (N·m)	অনুমোদনযোগ্য ঘূর্ণন গতি (আরপিএম)	খাদ গর্ত ব্যাস (মিমি) d₁, d₂, dz,	খাদ গর্ত দৈর্ঘ্য (মিমি)			D	S	অনুমোদনযোগ্য ক্ষতিপূরণ পরিমাণ			এর মুহূর্ত জড়তা ()	ওজন (কেজি)
				Y-আকৃতির		J、J₁、Z আকৃতির			অক্ষীয়	রেডিয়াল	কোণ দিক
				L	L₁	L	মিমি				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0.5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1.5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1.5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2.5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2.5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2.5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

বর্ণনা করুন

RSK-lx প্রকারের মূল বৈশিষ্ট্য হল: পিনগুলি নিজেই (নাইলন উপাদানগুলি) টর্কের জন্য প্রাথমিক লোড বহনকারী সদস্য হিসাবে কাজ করে, যখন ইলাস্টিক রিংগুলি মূলত কুশনিং এবং ক্ষতিপূরণের জন্য।

মৌলিক কাঠামো

এর গঠনটি সহজ এবং প্রতিসম, প্রাথমিকভাবে নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত:

দুটি হাফ-কাপলিং: সাধারণত ঢালাই ইস্পাত (ZG270-500) বা ঢালাই লোহা (HT250) দিয়ে তৈরি। সঙ্গমের মুখগুলি ইনস্টলেশনের প্রান্তিককরণ নিশ্চিত করতে কেন্দ্রীভূত স্পিগটগুলির বৈশিষ্ট্য এবং পরিধির চারপাশে সমানভাবে বিতরণ করা নলাকার গর্তগুলির একটি সেট।

নাইলন পিন: উচ্চ-শক্তি নাইলন 6 (PA6) বা MC কাস্ট নাইলন দিয়ে তৈরি, যা পরিধান-প্রতিরোধী, স্ব-তৈলাক্তকরণ, উচ্চ-শক্তি এবং হালকা ওজনের জন্য পরিচিত। তারা ঘূর্ণন সঁচারক বল সংক্রমণের জন্য মূল লোড-ভারবহন উপাদান.

ইলাস্টিক রিং: সাধারণত নিওপ্রিন রাবার বা পলিউরেথেন দিয়ে তৈরি। এগুলি পিনের উপরে লাগানো হয় এবং দুটি অর্ধ-কাপলিং এর পিনের গর্তের মধ্যে বসে থাকে। তাদের কাজ হল স্থিতিস্থাপক বিকৃতি প্রদান করা, কম্পন এবং শক শোষণ করা এবং সামান্য আপেক্ষিক স্থানচ্যুতির অনুমতি দেওয়া।

রিটেইনার প্লেট এবং ফাস্টেনার: মেটাল রিটেইনার প্লেট, স্প্রিং ওয়াশার, বাদাম ইত্যাদি সহ, পিন অ্যাসেম্বলিকে অক্ষীয়ভাবে সুরক্ষিত করতে এবং স্থানচ্যুতি রোধ করতে ব্যবহৃত হয়।

পাওয়ার ট্রান্সমিশন পাথ: টর্ক → ড্রাইভিং হাফ-কাপলিং → নাইলন পিন (কম্প্রেশনে) → ইলাস্টিক রিং (শিয়ার ডিফর্মেশনের অধীনে) → চালিত হাফ-কাপলিং।

কাঠামোগত কর্মক্ষমতা:

নাইলন স্থিতিস্থাপক উপাদানগুলির জন্য ব্যবহৃত হয়, যার উচ্চ শক্তি এবং পরিধান প্রতিরোধ ক্ষমতা রয়েছে এবং এটি ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।

স্টিলের ব্রেক হুইলের বাইরের পৃষ্ঠটি নিভে যাওয়ার চিকিত্সার মধ্য দিয়ে গেছে।

অপারেটিং তাপমাত্রা -20 ℃ থেকে 70 ℃ পর্যন্ত।

মূল বৈশিষ্ট্য

সহজ কাঠামো, খরচ-কার্যকর:

কিছু অংশ, পরিপক্ক উত্পাদন প্রক্রিয়া, এটিকে সবচেয়ে সাশ্রয়ী কাপলিং প্রকারের একটি করে তোলে।

তৈলাক্তকরণ-মুক্ত, কম রক্ষণাবেক্ষণ:

কোন ধাতব ঘর্ষণ জোড়া থাকে না, অপারেশন চলাকালীন তেল বা গ্রীস যোগ করার প্রয়োজন হয় না, প্রায় "শূন্য রক্ষণাবেক্ষণ" অর্জন করে, শুধুমাত্র পর্যায়ক্রমিক পরিদর্শন প্রয়োজন।

ভালো ভাইব্রেশন ড্যাম্পিং এবং কুশনিং পারফরম্যান্স:

রাবার/পলিউরেথেন ইলাস্টিক রিংগুলি কার্যকরভাবে টরসিয়াল কম্পন এবং মাঝারি শক লোড শোষণ করে, মোটর এবং গিয়ারবক্সের মতো ড্রাইভ সরঞ্জামগুলিকে রক্ষা করে।

কিছু মিস্যালাইনমেন্ট ক্ষতিপূরণ ক্ষমতা আছে:

ছোট অক্ষীয় (পিন এবং গর্তের মধ্যে ক্লিয়ারেন্সের উপর নির্ভর করে), রেডিয়াল এবং কৌণিক মিসলাইনমেন্ট (সাধারণত কৌণিক ≤ 0.5°) এর জন্য ক্ষতিপূরণ দিতে পারে।

বৈদ্যুতিক নিরোধক:

নাইলন পিন এবং রাবারের রিং উভয়ই নিরোধক উপাদান, যা শ্যাফ্ট কারেন্ট পাথকে বাধা দিতে পারে এবং ভারবহন বৈদ্যুতিক ক্ষয় রোধ করতে পারে।

লাইটওয়েট, জড়তা কম মুহূর্ত:

নাইলন পিনের কম ঘনত্ব কাপলিং এর স্টার্ট-স্টপ বৈশিষ্ট্যের উপর তাদের প্রভাব কমিয়ে দেয়।

সহজ ইনস্টলেশন:

স্পিগটসের মাধ্যমে অবস্থান নির্ধারণ ইনস্টলেশন সারিবদ্ধকরণের জন্য অপেক্ষাকৃত শিথিল প্রয়োজনীয়তাগুলিকে অনুমতি দেয়।

প্রাথমিক আবেদন ক্ষেত্র

ফ্যান, পাম্প, এয়ার কম্প্রেসার এবং অন্যান্য সাধারণ তরল-হ্যান্ডলিং সরঞ্জামে মোটর এবং চালিত মেশিনের মধ্যে সংযোগ (সবচেয়ে সাধারণ প্রয়োগ)।

হালকা পরিবাহক, মিক্সার, প্যাকেজিং মেশিন, কৃষি যন্ত্রপাতি।

ছোট থেকে মাঝারি জেনারেটর সেট, কম্প্রেসার ইউনিট।

বিভিন্ন হালকা শিল্প, রাসায়নিক যন্ত্রপাতি যেখানে খরচ সংবেদনশীল এবং অপারেটিং অবস্থা হালকা।
