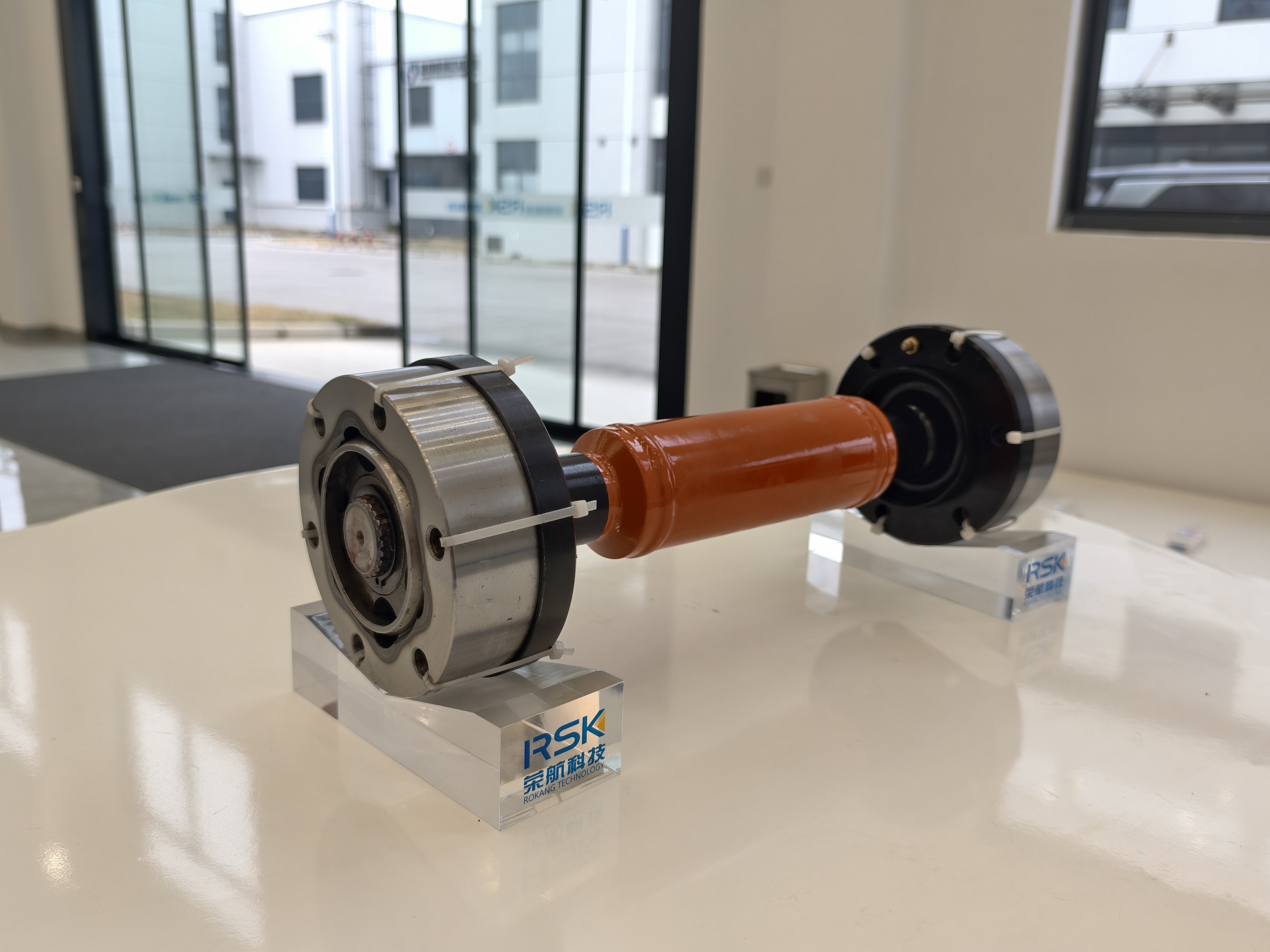

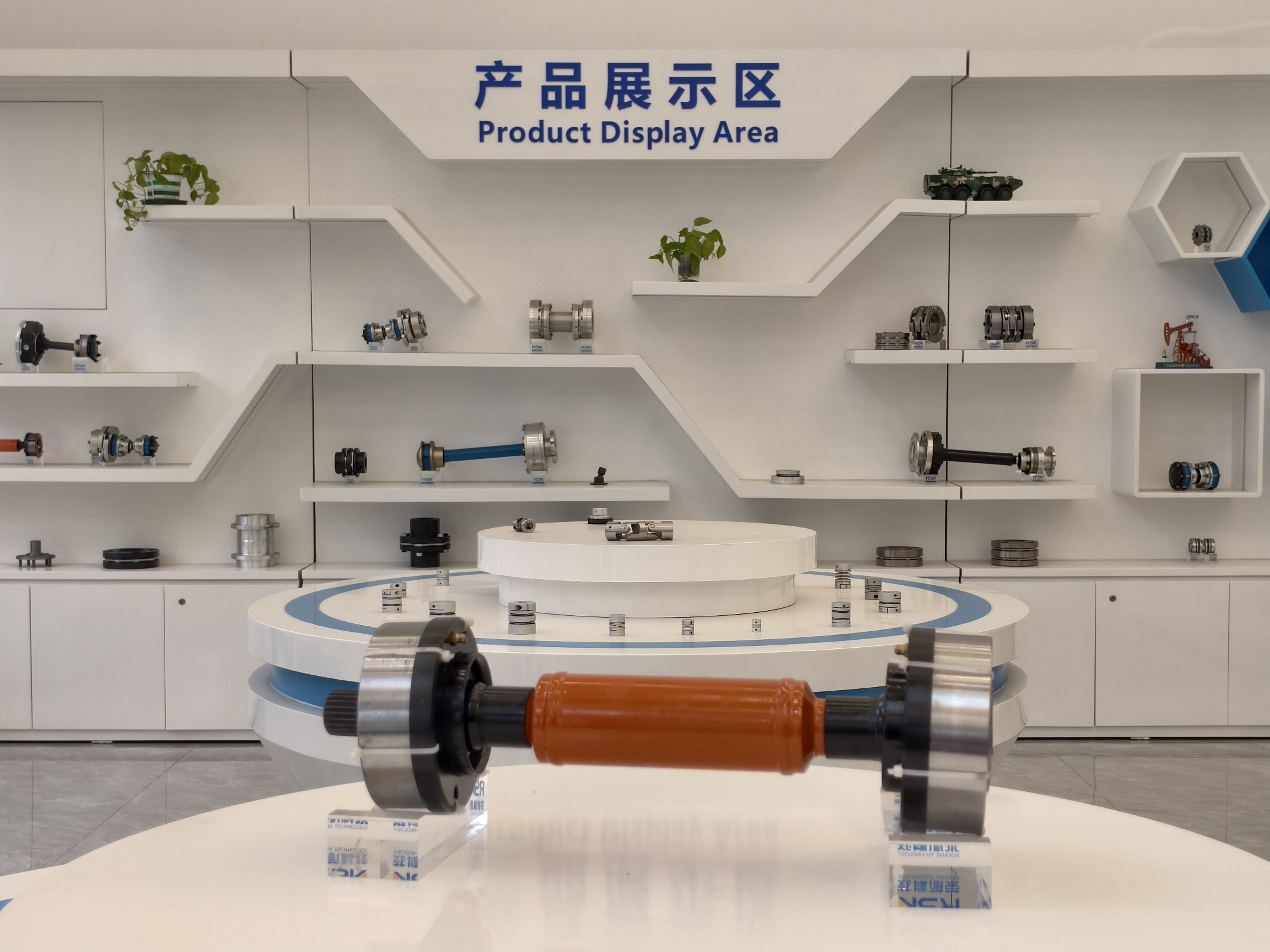

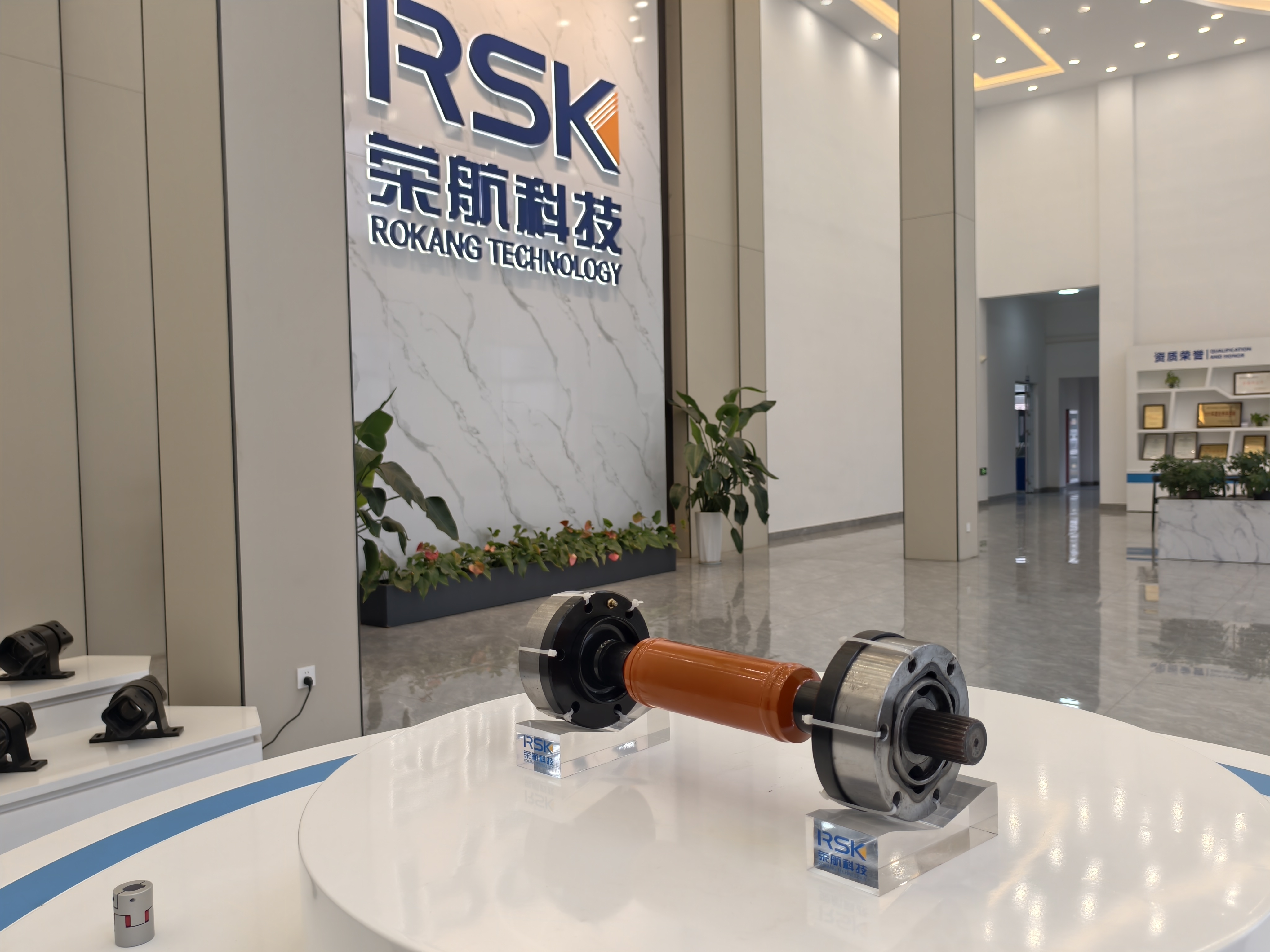

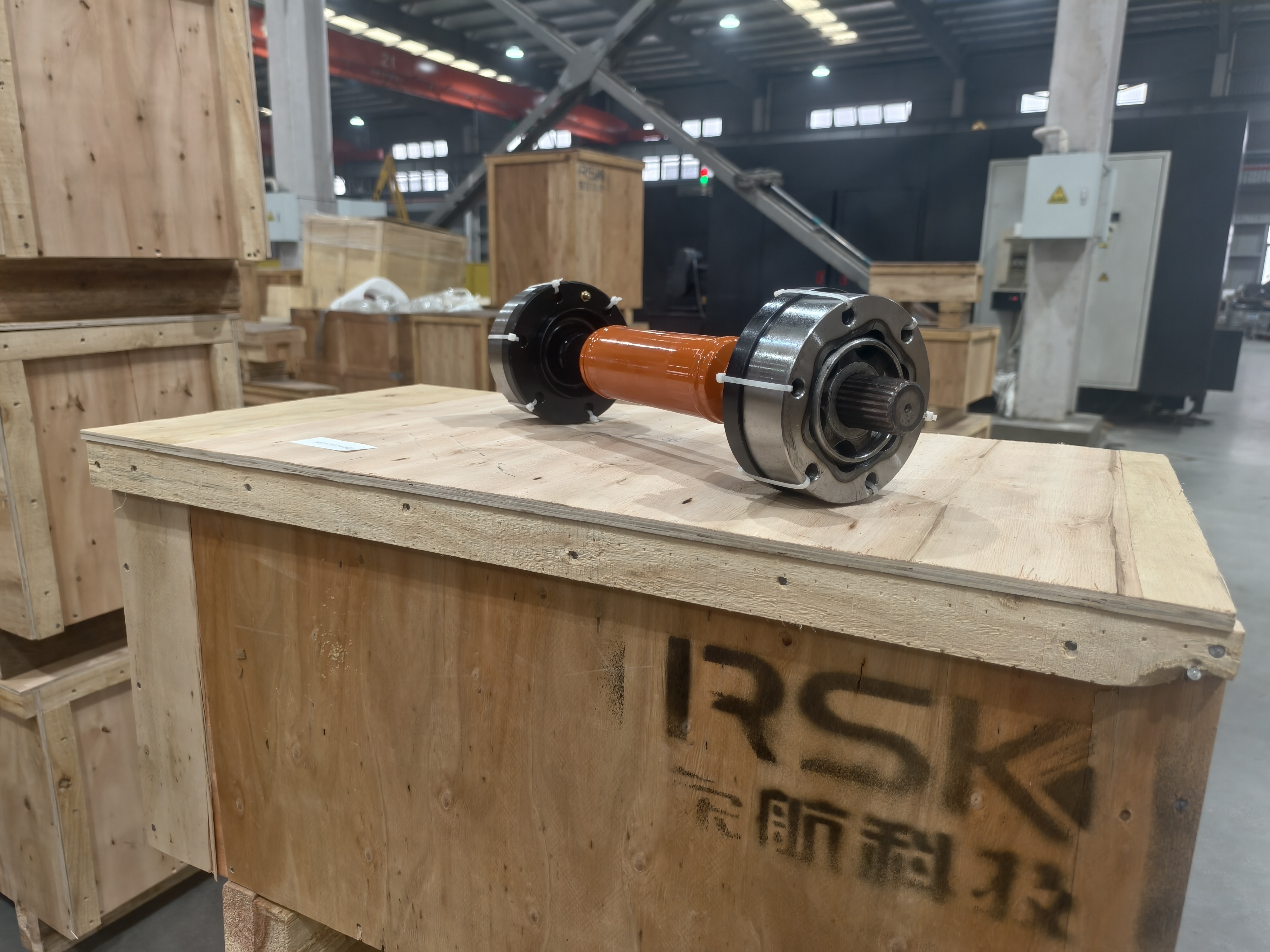

RSK-BJDF ম্যানুফ্যাকচারিং হাই-পারফরম্যান্স ইন্ডাস্ট্রি সিভি জয়েন্ট ফিক্সড টাইপ

আমাদের সাথে যোগাযোগ করুন

PREV: RSK-BJDT স্থির বলের খাঁচা ধাতব বেগ সিনক্রোনাস ইউনিভার্সাল কাপলিং ধাতুবিদ্যার জন্য বড় এক্সটেনশন পরবর্তী: পরবর্তী নিবন্ধ নেই

স্পেসিফিকেশন
বর্ণনা করুন

স্পেসিফিকেশন

অপারেটিং কোণ≤18°

অনুমোদিত সম্প্রসারণ±12~±35

মৌলিক বিশেষ উল্লেখ:

টাইপ	ডায়াগ্রাম	নামমাত্র টর্ক (N·m)	ক্লান্তি টর্ক (N·m)	অনুমোদিত অপারেটিং কোণ		সম্প্রসারণ Δ	জড়তার মুহূর্ত GD³ J × 10 ^-3 (kg·m²)
				অনুমোদিত অপারেটিং কোণ			L=500	L=1000	প্রতি 100 আরো দৈর্ঘ্য
				আবর্তনে	বিশ্রামে		কঠিন খাদ	ফাঁপা খাদ	কঠিন খাদ	ফাঁপা খাদ
BJ75DF	চিত্র 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	চিত্র 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	চিত্র 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	চিত্র 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	চিত্র 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	চিত্র 2	23912	11172	16°	18°	±২৯	551	660	5.50	17.8
BJ225DF	চিত্র 2	29694	14700	16°	18°	±২৯	904	1010	7.40	17.8
BJ250DF	চিত্র 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	চিত্র 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

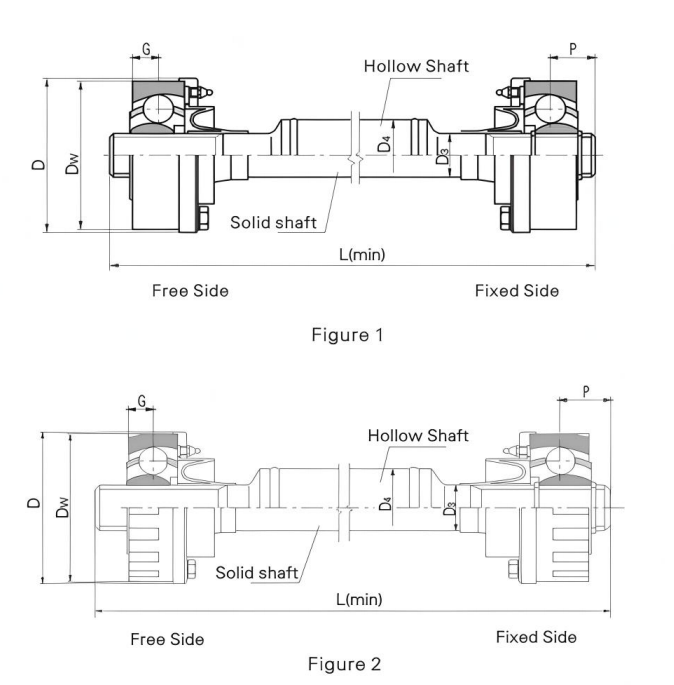

প্রধান মাত্রা:

টাইপ	ডায়াগ্রাম	ডব্লিউ	D	G	P	কঠিন খাদ D3	ফাঁপা খাদ D4	L(মিনিট)
টাইপ	ডায়াগ্রাম	ডব্লিউ	D	G	P	কঠিন খাদ D3	ফাঁপা খাদ D4	কঠিন খাদ	ফাঁপা খাদ
BJ75DF	চিত্র 1	80	85	12.2	16	22	50	145	505
BJ95DF	চিত্র 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	চিত্র 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	চিত্র 1	146	151	24.1	28	46	76	250	705
BJ175DF	চিত্র 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	চিত্র 2	190	196	30	40	60	102	335	805
BJ225DF	চিত্র 2	212	218	32.5	48	66	102	375	805
BJ250DF	চিত্র 2	230	238	37.5	53	76	140	395	805
BJ300DF	চিত্র 2	266.7	273	42	65	84	140	445	805

বৈশিষ্ট্য এবং ব্যবহার

ইনস্টল করার দূরত্বের সামঞ্জস্য এবং অক্ষীয় সম্প্রসারণ সর্বজনীন জয়েন্টে স্লাইডিং স্প্লাইনের মাধ্যমে উপলব্ধি করা হয়।

এটি প্রধানত পিঞ্চ রোল, স্ক্রাবিং রোল সিলিং রোল, ফিনিশিং টেনশন রোল এবং ধাতুবিদ্যার সরঞ্জামে স্কুইজিং রোল চালানোর জন্য ব্যবহৃত হয়।

প্রতীকী উদাহরণ: BJ125DF1000

বিজে: বিজে টাইপ

125: স্পেসিফিকেশন হল 125

DF: DF প্রকার

1000: দৈর্ঘ্য 1000

বর্ণনা করুন

RSK CV জয়েন্ট (বল খাঁচা ধ্রুবক বেগ জয়েন্ট) একটি উচ্চ-কর্মক্ষমতা ট্রান্সমিশন উপাদান। আমরা একটি নির্ভরযোগ্য, সাশ্রয়ী সিভি জয়েন্ট অফার করি। এর কাঠামোগত নকশা সুনির্দিষ্ট এবং প্রধানত একটি বল খাঁচা বাইরের রিং, একটি তারকা আকৃতির অভ্যন্তরীণ রিং, একটি খাঁচা এবং একটি বল-প্রেরণকারী ইস্পাত বল নিয়ে গঠিত। বল খাঁচার বাইরের রিং এবং তারকা আকৃতির অভ্যন্তরীণ রিং দৃঢ়ভাবে যথাক্রমে ড্রাইভিং এবং চালিত শ্যাফ্টের সাথে সংযুক্ত। ফোর্স-ট্রান্সমিটিং ইস্পাত বলের কেন্দ্রগুলি সংযোগের কেন্দ্রের মধ্য দিয়ে যাওয়া সমতলে অবস্থিত এবং গোলাকার বাইরের বলয়ের বাইরের গোলাকার খাঁজ এবং তারকা-আকৃতির অভ্যন্তরীণ বলয়ের বাইরের গোলাকার খাঁজগুলির সমন্বয়ে গঠিত রেসওয়েতে স্থাপন করা হয়। দুটি গোলাকার পৃষ্ঠের কেন্দ্রগুলি সার্বজনীন সংযোগের কেন্দ্রের সাথে মিলে যায়, যা অপারেশনের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে।

কাজের নীতির পরিপ্রেক্ষিতে, সমস্ত ইস্পাত বলের কেন্দ্রগুলি সর্বদা দুটি শ্যাফ্ট অক্ষের মধ্যবর্তী কোণের দ্বিখন্ডে থাকে তা নিশ্চিত করার জন্য, খাঁচার জানালায় ইস্পাতের বলগুলি ইনস্টল করা হয়। এইভাবে, যখন কাপলিং এর ড্রাইভিং এবং চালিত শ্যাফ্টগুলির মধ্যে কোণ পরিবর্তিত হয়, তখন ফোর্স ট্রান্সমিশন পয়েন্টটি কোণের দ্বিখন্ডে চলতে পারে, যাতে ড্রাইভিং এবং চালিত শ্যাফ্টের মধ্যে গতি সিঙ্ক্রোনাইজ থাকে, স্থিতিশীল এবং দক্ষ পাওয়ার ট্রান্সমিশন অর্জন করে। আমি

এই পণ্য পরিধান প্রতিরোধের চমৎকার কর্মক্ষমতা আছে. মূল উপাদানগুলি উচ্চ-শক্তির পরিধান-প্রতিরোধী ইস্পাত দিয়ে তৈরি, এবং অভ্যন্তরীণ ইস্পাত কাঠামোর স্থায়িত্ব নিশ্চিত করতে এবং উপাদানের পরিধান প্রতিরোধের ব্যাপক উন্নতি করতে নির্ভুলতা ফোরজিং এবং কোল্ড এক্সট্রুশনের মতো উন্নত প্রক্রিয়া দ্বারা প্রক্রিয়া করা হয়। একই সময়ে, কঠোর পরিবেশে ক্ষয় প্রতিরোধ করার জন্য পণ্যের ক্ষমতাকে আরও উন্নত করতে এবং উল্লেখযোগ্যভাবে এর পরিষেবা জীবন প্রসারিত করতে পৃষ্ঠটিকে বিশেষভাবে ক্ষয়-বিরোধী দিয়ে চিকিত্সা করা হয়। আমি

এটির বিস্তৃত প্রয়োগের পরিস্থিতি রয়েছে, বিশেষ করে স্বয়ংচালিত, ধাতুবিদ্যা, হালকা শিল্প, ভারী যন্ত্রপাতি এবং অন্যান্য শিল্পে, যেখানে বৃহৎ প্রবণতা কোণ এবং সীমাবদ্ধ রেডিয়াল মাত্রার শর্তে শ্যাফ্ট ট্রান্সমিশন বিভিন্ন ধরনের যান্ত্রিক সরঞ্জামের জন্য নির্ভরযোগ্য পাওয়ার সংযোগ এবং ট্রান্সমিশন গ্যারান্টি প্রদান করতে পারে।
