সার্ভো মোটর ডায়াফ্রাম কাপলিংস যথার্থ মোশন সিস্টেমে

সার্ভো মোটর ডায়াফ্রাম কাপলিংগুলি হল বিশেষ পাওয়ার ট্রান্সমিশন উপাদান যা সার্ভো মোটরকে চালিত উপাদান যেমন বল স্ক্রু, লিনিয়ার অ্যাকচুয়েটর বা নির্ভুল গিয়ার ইউনিটগুলির সাথে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে। শূন্য ব্যাকল্যাশ এবং স্থিতিশীল টরসিয়াল আচরণ বজায় রেখে উচ্চ নির্ভুলতার সাথে টর্ক প্রেরণ করা তাদের প্রাথমিক ভূমিকা। উচ্চ-পারফরম্যান্স সার্ভো সিস্টেমে, কাপলিং সরাসরি অবস্থান নির্ভুলতা, প্রতিক্রিয়া গতি এবং দীর্ঘমেয়াদী অপারেশনাল স্থিতিশীলতাকে প্রভাবিত করে।

সাধারণ-উদ্দেশ্য নমনীয় কাপলিংগুলির সাথে তুলনা করে, ডায়াফ্রাম কাপলিংগুলি নির্বাচন করা হয় যেখানে নির্ভুলতা এবং দক্ষতা গুরুত্বপূর্ণ। তাদের ধাতু-ভিত্তিক ইলাস্টিক গঠন গতিশীল অটোমেশন পরিবেশে সামঞ্জস্যপূর্ণ গতি নিয়ন্ত্রণ সমর্থন করে।

সার্ভো মোটর ডায়াফ্রাম কাপলিং এর স্ট্রাকচারাল ডিজাইন

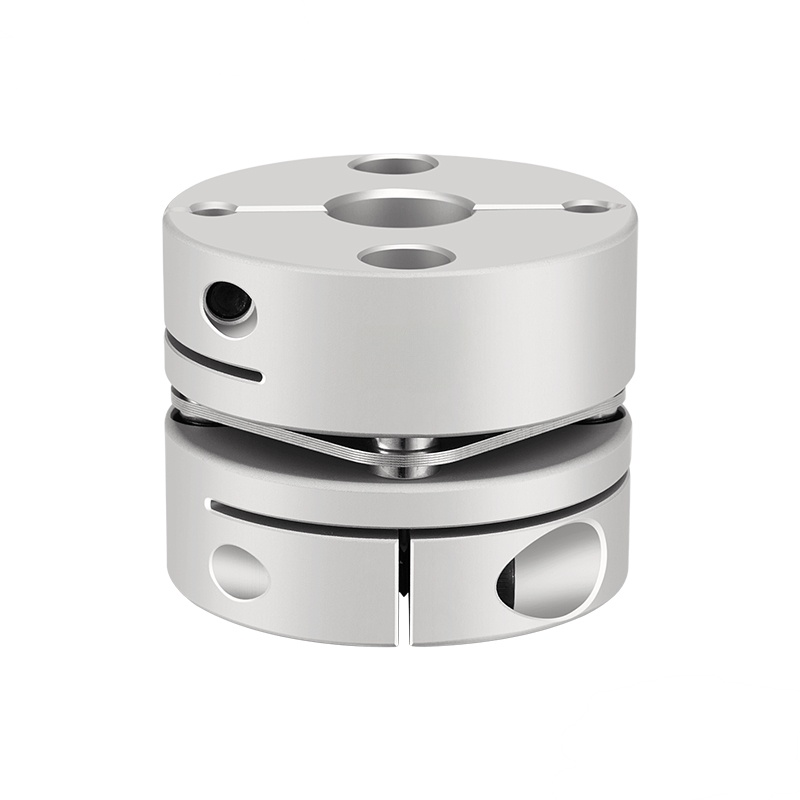

একটি সার্ভো মোটর ডায়াফ্রাম কাপলিংয়ে সাধারণত এক বা একাধিক পাতলা ধাতব মধ্যচ্ছদা দ্বারা সংযুক্ত দুটি হাব থাকে। এই ডায়াফ্রামগুলি নমনীয় প্লেট বা চাকতির মতো উপাদান হিসাবে তৈরি করা হয় এবং মোটর শ্যাফ্ট এবং চালিত শ্যাফ্টের মধ্যে অবস্থিত। ক্ল্যাম্পিং, কীওয়ে, বা অন্যান্য নির্ভুল বেঁধে রাখার পদ্ধতি ব্যবহার করে হাবগুলি সরাসরি শ্যাফ্টের উপর মাউন্ট করা হয়।

ডায়াফ্রাম উপাদানগুলি লোডের নীচে স্থিতিস্থাপকভাবে নমনীয় করার জন্য ডিজাইন করা হয়েছে এবং torsionally অনমনীয় থাকে। নমনীয়তা এবং দৃঢ়তার মধ্যে এই ভারসাম্যটি ছোটখাট শ্যাফ্ট মিসলাইনমেন্ট মিটমাট করার সময় কাপলিংকে সঠিকভাবে টর্ক প্রেরণ করতে দেয়।

ইলাস্টিক মেটাল ডায়াফ্রামের মাধ্যমে টর্ক ট্রান্সমিশন

একটি সার্ভো মোটর ডায়াফ্রাম কাপলিংয়ে, টর্ক মোটর শ্যাফ্ট থেকে প্রথম হাব, ডায়াফ্রাম উপাদান জুড়ে এবং চালিত লোডের সাথে সংযুক্ত হাবের মধ্যে প্রবাহিত হয়। ট্রান্সমিশন পাথ স্লাইডিং বা ঘূর্ণায়মান যোগাযোগের পরিবর্তে ডায়াফ্রামের স্থিতিস্থাপক বিকৃতির উপর নির্ভর করে।

যেহেতু ঘূর্ণন সঁচারক বল একটি অবিচ্ছিন্ন ধাতব কাঠামোর মাধ্যমে স্থানান্তরিত হয়, কাপলিংটি উচ্চ টর্সনাল অনমনীয়তা প্রদর্শন করে। এই বৈশিষ্ট্যটি সঠিক ঘূর্ণন সঁচারক বল প্রতিক্রিয়া সমর্থন করে এবং দ্রুত ত্বরণ বা লোড পরিবর্তনের সময় কৌণিক বিচ্যুতি হ্রাস করে।

ভারবহন স্ট্রেস ছাড়া মিসালাইনমেন্ট ক্ষতিপূরণ

ব্যবহারিক ইনস্টলেশনে সার্ভো মোটর শ্যাফ্ট এবং চালিত উপাদানগুলির মধ্যে ছোটখাটো মিসলাইনমেন্ট অনিবার্য। সার্ভো মোটর ডায়াফ্রাম কাপলিং ডায়াফ্রাম উপাদানগুলির নিয়ন্ত্রিত নমনের মাধ্যমে এই বিচ্যুতির জন্য ক্ষতিপূরণ দেয়।

• তাপ সম্প্রসারণের কারণে অক্ষীয় স্থানচ্যুতি
• মাউন্টিং টলারেন্স থেকে কৌণিক মিসলাইনমেন্ট
• ছোট সমান্তরাল খাদ অফসেট

এই আন্দোলনগুলিকে অভ্যন্তরীণভাবে শোষণ করে, কাপলিং মোটর বিয়ারিং এবং চালিত সরঞ্জামগুলিতে অবাঞ্ছিত শক্তি স্থানান্তরকে হ্রাস করে, দীর্ঘ পরিষেবা জীবনকে সমর্থন করে।

জিরো ব্যাকল্যাশ এবং মোশন অ্যাকুরেসি

সার্ভো-চালিত সিস্টেমে জিরো ব্যাকল্যাশ অপরিহার্য যেখানে মোশন কমান্ডগুলিকে সরাসরি যান্ত্রিক আন্দোলনে অনুবাদ করতে হবে। অনেক সার্ভো মোটর ডায়াফ্রাম কাপলিং সূক্ষ্ম-মেশিন হাব, শক্তভাবে নিয়ন্ত্রিত ডায়াফ্রাম জ্যামিতি এবং বোল্ট বা ঢালাই সংযোগের মতো সুরক্ষিত যোগদান পদ্ধতির মাধ্যমে শূন্য প্রতিক্রিয়া অর্জন করে।

এই অনমনীয়, প্লে-মুক্ত সংযোগটি সার্ভো মোটর এবং চালিত অক্ষের মধ্যে সুনির্দিষ্ট সিঙ্ক্রোনাইজেশন বজায় রাখতে সাহায্য করে, ক্লোজড-লুপ কন্ট্রোল সিস্টেমে পুনরাবৃত্তিযোগ্যতা এবং অবস্থান নির্ভুলতা উন্নত করে।

নিম্ন জড়তা এবং উচ্চ গতিশীল কর্মক্ষমতা

সার্ভো মোটর ডায়াফ্রাম কাপলিং সাধারণত কম ভর এবং কম্প্যাক্ট জ্যামিতি দিয়ে ডিজাইন করা হয়। জড়তার হ্রাস মুহূর্ত মোটরে প্রতিফলিত লোডকে সীমিত করে, যা দ্রুত ত্বরণ এবং হ্রাসের অনুমতি দেয়।

উচ্চ-গতির অটোমেশন এবং রোবোটিক্সে, এই কম জড়তা স্থিতিশীল গতিশীল আচরণ বজায় রেখে ছোট চক্রের সময় এবং উন্নত শক্তি দক্ষতায় অবদান রাখে।

রক্ষণাবেক্ষণ-মুক্ত অপারেশন এবং পরিষেবা নির্ভরযোগ্যতা

যেহেতু ডায়াফ্রাম কাপলিংগুলি স্লাইডিং যোগাযোগ ছাড়াই কাজ করে, তাদের তৈলাক্তকরণের প্রয়োজন হয় না। এই রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্য অপারেটিং খরচ কমায় এবং সিস্টেম রক্ষণাবেক্ষণকে সহজ করে, বিশেষ করে পরিষ্কার বা আবদ্ধ পরিবেশে।

অল-মেটাল ডায়াফ্রাম কাঠামো চক্রীয় লোডিংয়ের অধীনে দীর্ঘ পরিষেবা জীবনকেও সমর্থন করে, যদি অপারেটিং সীমাকে সম্মান করা হয়। কিছু ডিজাইনে, ডায়াফ্রামকে অতিমাত্রায় ওভারলোডের অধীনে একটি অনুমানযোগ্য পদ্ধতিতে ব্যর্থ হওয়ার জন্য ইঞ্জিনিয়ার করা যেতে পারে, যা সংযুক্ত সরঞ্জামগুলিতে কিছুটা যান্ত্রিক সুরক্ষা প্রদান করে।

সার্ভো-চালিত সরঞ্জামে অ্যাপ্লিকেশন এলাকা

সার্ভো মোটর ডায়াফ্রাম কাপলিংগুলি এমন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যা সুনির্দিষ্ট গতি নিয়ন্ত্রণ এবং স্থিতিশীল টর্ক সংক্রমণের দাবি করে।

• CNC মেশিন টুল ফিড অক্ষ এবং পজিশনিং সিস্টেম
• শিল্প রোবট এবং স্বয়ংক্রিয় সমাবেশ লাইন
• সেমিকন্ডাক্টর উত্পাদন এবং পরিদর্শন সরঞ্জাম
• উচ্চ গতির প্যাকেজিং এবং লেবেলিং যন্ত্রপাতি

ডায়াফ্রাম কাপলিং পারফরম্যান্সের পিছনে ইঞ্জিনিয়ারিং ক্ষমতা

সার্ভো মোটর ডায়াফ্রাম কাপলিংগুলিতে নির্ভরযোগ্য কর্মক্ষমতা অর্জনের জন্য সুনির্দিষ্ট উপাদান নিয়ন্ত্রণ, সঠিক মেশিনিং এবং কঠোর মানের পরিদর্শন প্রয়োজন। ধারাবাহিক ডায়াফ্রাম বেধ, সুষম জ্যামিতি এবং নিয়ন্ত্রিত সমাবেশ সরাসরি কঠোরতা এবং ক্লান্তি জীবনকে প্রভাবিত করে।

নির্ভুল পাওয়ার ট্রান্সমিশন উপাদান এবং উন্নত কাপলিং প্রযুক্তির অভিজ্ঞতার সাথে, জিয়াংসু রোকাং হেভি ইন্ডাস্ট্রি টেকনোলজি কোং লিমিটেড শিল্প অ্যাপ্লিকেশনের একটি পরিসর জুড়ে উচ্চ-নির্ভুলতার সার্ভো সিস্টেমের জন্য উপযুক্ত ডায়াফ্রাম কাপলিংগুলির বিকাশে তার প্রকৌশল জ্ঞানকে একীভূত করে।

উপসংহার

সার্ভো মোটর ডায়াফ্রাম কাপলিংগুলি সার্ভো মোটর এবং চালিত উপাদানগুলির মধ্যে একটি সুনির্দিষ্ট, দক্ষ এবং নির্ভরযোগ্য সংযোগ প্রদান করে। জিরো ব্যাকল্যাশ, উচ্চ টর্সনাল রিজিডিটি, মিস্যালাইনমেন্ট ক্ষতিপূরণ এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশনের মাধ্যমে, তারা আধুনিক অটোমেশন সিস্টেমে সঠিক গতি নিয়ন্ত্রণ সমর্থন করে। সার্ভো প্রযুক্তির অগ্রগতি অব্যাহত থাকায়, ডায়াফ্রাম কাপলিংগুলি সামঞ্জস্যপূর্ণ কর্মক্ষমতা এবং দীর্ঘমেয়াদী সিস্টেমের স্থিতিশীলতা অর্জনে একটি গুরুত্বপূর্ণ উপাদান হিসাবে রয়ে গেছে৷
