RSK BJD উচ্চ টর্ক আর্ক গ্রুভ বল খাঁচা সিঙ্ক্রোনাস ধ্রুবক গতি সর্বজনীন CVJ কাপলিং

অপারেটিং কোণ = 18°

অনুমোদিত সম্প্রসারণ 士12~±35

ফ্ল্যাঞ্জ হাবের সাথে লিঙ্ক করা

মৌলিক বিশেষ উল্লেখ:

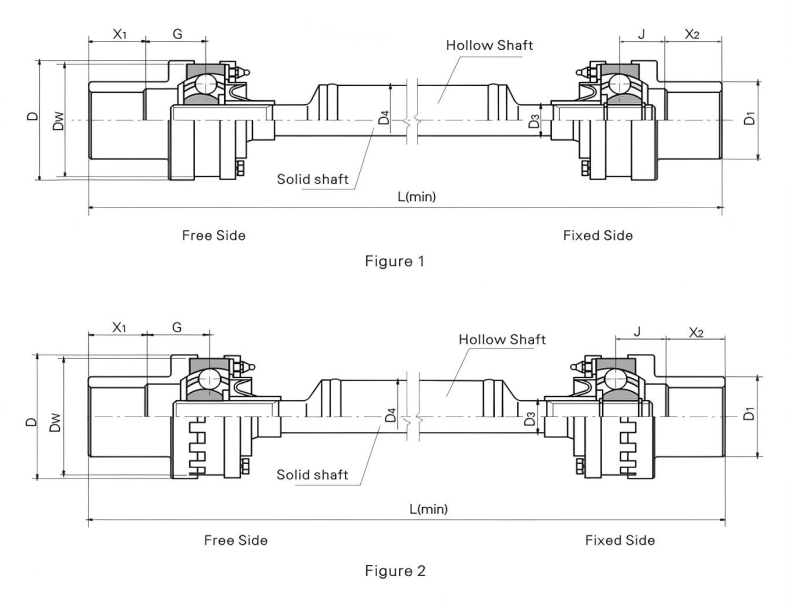

প্রধান মাত্রা:

মন্তব্য: এক্স ₁ ,এক্স ₂ গ্রাহকদের দ্বারা নির্ধারিত খাদ প্রান্তের দৈর্ঘ্য.

বৈশিষ্ট্য এবং ব্যবহার

ইনস্টল করার দূরত্বের সামঞ্জস্য এবং অক্ষীয় সম্প্রসারণ সর্বজনীন জয়েন্টে স্লাইডিং স্প্লাইনের মাধ্যমে উপলব্ধি করা হয়।

এটি প্রধানত পিঞ্চ রোল, স্ক্রাবিং রোল সিলিং রোল, ফিনিশিং টেনশন রোল এবং ধাতুবিদ্যার সরঞ্জামে স্কুইজিং রোল চালানোর জন্য ব্যবহৃত হয়।

প্রতীকী উদাহরণ: BJ125D1000

বিজে: বিজে টাইপ

125: স্পেসিফিকেশন হল 125

ডি: ডি টাইপ

1000: দৈর্ঘ্য হল 1000

আর্ক গ্রুভ বল খাঁচা ধ্রুবক গতি সার্বজনীন কাপলিং একটি নির্ভুল উপাদান যা আধুনিক শিল্প সংক্রমণ ক্ষেত্রে একটি মূল ভূমিকা পালন করে। এর চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্য মানের সাথে, এটি অনেক উচ্চ-চাহিদা অ্যাপ্লিকেশন পরিস্থিতির জন্য একটি আদর্শ পছন্দ হয়ে উঠেছে। আমি

সিভি জয়েন্টটি মূলত মূল উপাদান যেমন বল খাঁচার বাইরের রিং, তারকা আকৃতির অভ্যন্তরীণ রিং, খাঁচা এবং ফোর্স ট্রান্সমিশন স্টিল বলের সমন্বয়ে গঠিত। বল খাঁচার বাইরের রিং এবং তারকা আকৃতির অভ্যন্তরীণ রিং যথাক্রমে মাস্টার এবং স্লেভ শ্যাফ্টের সাথে দৃঢ়ভাবে সংযুক্ত। ফোর্স ট্রান্সমিশন স্টিল বলের কেন্দ্রটি কাপলিংয়ের কেন্দ্রের মধ্য দিয়ে যাওয়া সমতলে অবস্থিত এবং গোলাকার বাইরের বলয়ের বাইরের গোলাকার খাঁজ এবং তারকা-আকৃতির অভ্যন্তরীণ বলয়ের বাইরের গোলাকার খাঁজগুলির সমন্বয়ে গঠিত রেসওয়েতে স্থাপন করা হয়। দুটি গোলকের কেন্দ্রগুলি সর্বজনীন সংযোগের কেন্দ্রের সাথে অবিকল মিলে যায় এবং খাঁচার জানালায় স্টিলের বলগুলি ইনস্টল করা হয়। এই ধরনের একটি চমৎকার স্ট্রাকচারাল ডিজাইন নিশ্চিত করে যে যখন কাপলিং এর মাস্টার এবং স্লেভ শ্যাফ্টের মধ্যে কোণ পরিবর্তিত হয়, তখন বল ট্রান্সমিশন পয়েন্ট সর্বদা কোণের দ্বিখন্ডে থাকে, যার ফলে মাস্টার এবং স্লেভ শ্যাফ্টের মধ্যে গতির সিঙ্ক্রোনাইজেশন উপলব্ধি করা হয়, এটি একটি মৌলিক কারণ যে এটিকে বলা হয় একটি সিনক্রোনাস ক্যুপলিং কনস্যুনিটি। আমি

কর্মক্ষমতা পরিপ্রেক্ষিতে, এই কাপলিং অনেক হাইলাইট আছে. এর সিঙ্ক্রোনাইজেশন চমৎকার, যা কার্যকরভাবে গতির পার্থক্যের কারণে অস্থির সরঞ্জাম অপারেশনের সমস্যা এড়ায়। এটিতে শক্তিশালী বাফারিং এবং কম্পন হ্রাস কার্যকারিতা রয়েছে, যা সংক্রমণ প্রক্রিয়ার সময় শব্দটি উল্লেখযোগ্যভাবে হ্রাস করতে পারে এবং সরঞ্জাম পরিচালনার জন্য একটি শান্ত পরিবেশ তৈরি করতে পারে। অধিকন্তু, একই ঘূর্ণন ব্যাস এবং প্রবণতা কোণের অধীনে, এর লোড-ভারবহন ক্ষমতা অনুরূপ পণ্যগুলির তুলনায় 0.5-1 গুণ বৃদ্ধি করা যেতে পারে, যা বৃহৎ টর্ক প্রেরণে সম্পূর্ণরূপে সক্ষম। অক্ষীয় এবং রেডিয়াল উভয় দিকেই, এটির একটি বৃহৎ ক্ষতিপূরণের পরিমাণ রয়েছে, বিশেষত অক্ষীয় দিকে, যা বাহ্যিক স্প্লাইন ছাড়াই অর্জন করা যেতে পারে, যা সরঞ্জামের সামগ্রিক কাঠামোকে ব্যাপকভাবে সরল করে। এছাড়াও, কাপলিংয়ের নতুন কাঠামো, হালকা ওজন, ভাল প্রক্রিয়াযোগ্যতা ইত্যাদির সুবিধা রয়েছে, যা ব্যাপক উত্পাদনের জন্য সুবিধাজনক এবং খরচ কমাতে সহায়তা করে। একই সময়ে, এটি অপারেশনে নির্ভরযোগ্য, একত্রিত করা এবং বিচ্ছিন্ন করা সহজ, প্রতিদিন বজায় রাখা সহজ এবং দীর্ঘ পরিষেবা জীবন রয়েছে। এটি কম-গতির ভারী লোড বা উচ্চ-গতির ট্রান্সমিশন শর্ত হোক না কেন, এটি সহজেই এটি মোকাবেলা করতে পারে। আমি

উচ্চ-টর্ক ফিক্সড বল খাঁচা টাইপ সিঙ্ক্রোনাস ধ্রুবক বেগ সার্বজনীন কাপলিং ব্যাপকভাবে ধাতুবিদ্যা, খনির, প্রকৌশল যন্ত্রপাতি, পেট্রোকেমিক্যাল, ইত্যাদি অনেক শিল্পে ব্যবহৃত হয়। ধাতব শিল্পে বড় আকারের ইস্পাত ঘূর্ণায়মান সরঞ্জামগুলিতে, এটি স্থিরভাবে বৃহৎ টর্ক প্রেরণ করতে পারে এবং একটি স্টেল এফসিকিউর প্রক্রিয়া নিশ্চিত করতে পারে; খনির যন্ত্রপাতির খনন এবং পরিবহন সরঞ্জামগুলিতে, এটি স্থিতিশীল এবং নির্ভরযোগ্য পাওয়ার ট্রান্সমিশন নিশ্চিত করতে জটিল কাজের অবস্থার সাথে খাপ খাইয়ে নিতে পারে; প্রকৌশল যন্ত্রপাতি উত্তোলন এবং খনন কার্যক্রমে, এটি সরঞ্জামের শক্তিশালী পাওয়ার আউটপুটের জন্য শক্তিশালী সমর্থন প্রদান করে; পেট্রোকেমিক্যাল শিল্পে বৃহৎ মাপের মিশ্রণ এবং পরিবহণ সরঞ্জামে, এটি একটি গুরুত্বপূর্ণ ট্রান্সমিশন ভূমিকা পালন করে৷
