Wholesale RSK-SWC BF বড় মাপের স্ট্যান্ডার্ড টেলিস্কোপিং ফ্ল্যাঞ্জ ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্ট হাই ট্রান্সমিশন দক্ষতা

বাড়ি / পণ্য / কার্ডান শ্যাফটস / RSK-SWC BF বড় মাপের স্ট্যান্ডার্ড টেলিস্কোপিং ফ্ল্যাঞ্জ ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্ট হাই ট্রান্সমিশন দক্ষতা

RSK-SWC BF বড় মাপের স্ট্যান্ডার্ড টেলিস্কোপিং ফ্ল্যাঞ্জ ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্ট হাই ট্রান্সমিশন দক্ষতা

আমাদের সাথে যোগাযোগ করুন

PREV: RSK-SWC BH স্ট্যান্ডার্ড এক্সটেনশন ইউনিভার্সাল জয়েন্ট কাপলিং সোল্ডারিং টাইপ পরবর্তী: পরবর্তী নিবন্ধ নেই

স্পেসিফিকেশন
বর্ণনা করুন

স্পেসিফিকেশন

বড় কৌণিক মিসালাইনমেন্টের জন্য ক্ষতিপূরণ

উচ্চ লোড ক্ষমতা সহ কমপ্যাক্ট ডিজাইন

উচ্চ ট্রান্সমিশন দক্ষতা

উচ্চ নির্ভরযোগ্যতা এবং তুলনামূলকভাবে সহজ রক্ষণাবেক্ষণ

কঠোর পরিবেশের জন্য উপযুক্ত

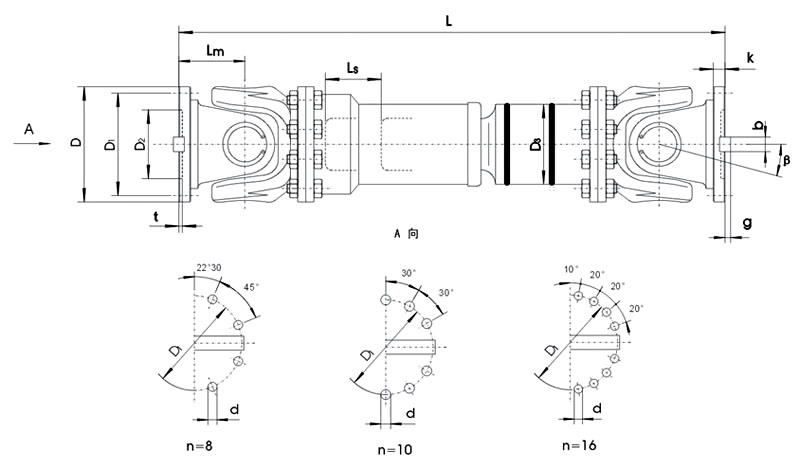

P/N	কৌশলগত ব্যাস D/mm	নামমাত্র টর্ক Tn/kN.m	ক্লান্তি টর্ক Tf/kN.m	অক্ষীয় স্থানচ্যুতি Ls/mm	কৌণিক মিসালাইনমেন্টβ/(।)	মাত্রা(মিমি)			জড়তার গতিশীল মুহূর্ত (kg·m2)		ওজন (কেজি)
						লমিন	D3	Lm	লমিন	কখনো 100 মিমি বৃদ্ধি	লমিন	কখনো 100 মিমি বৃদ্ধি
SWC180BF	180	12.5	6.3	100	≤25	810	114	110	0.267	0.0070	80	2.8
SWC225BF	225	40	20	140	≤15	920	152	120	0.778	0.0234	138	4.9
SWC250BF	250	63	31.5	140	≤15	1035	168	140	1.445	0.0277	196	5.3
SWC285BF	285	90	45	140	≤15	1190	194	160	2.873	0.0510	295	6.3
SWC315BF	315	125	63	140	≤15	1315	219	180	5.094	0.0795	428	8.0
SWC350BF	350	180	90	150	≤15	1410	267	194	9.195	0.2219	632	15.0
SWC390BF	390	250	125	170	≤15	1590	267	215	16.62	0.2219	817	15.0
SWC440BF	440	355	180	190	≤15	1875	325	260	28.24	0.4744	1290	21.7
SWC490BF	490	500	250	190	≤15	1985	325	270	46.33	0.4744	1631	21.7
SWC550BF	550	710	355	240	≤15	2300	426	305	86.98	1.3570	2567	34.0
SWC620BF	620	1000	500	240	≤15	2500	426	340	147.50	1.3570	3267	34.0

বর্ণনা করুন

একটি কার্ডান শ্যাফ্ট যা কার্ডান জয়েন্ট, হুকের জয়েন্ট, বা ইউ-জয়েন্ট নামেও পরিচিত) যা যান্ত্রিক ড্রাইভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত একটি মৌলিক উপাদান। এর প্রাথমিক কাজ হল দুটি শ্যাফ্টকে সংযুক্ত করা যার অক্ষগুলি সমরেখার নয় এবং তাদের মধ্যে টর্ক এবং ঘূর্ণন গতি সঞ্চারিত করা। এটির অপারেটিং নীতি একটি গোলাকার সংযোগ প্রক্রিয়ার উপর ভিত্তি করে, সংযুক্ত শ্যাফ্টগুলিকে একটি সমতলের মধ্যে একটি নির্দিষ্ট অন্তর্ভুক্ত কোণ (সাধারণত 15°-20° পর্যন্ত) গঠন করতে দেয় এবং ক্ষতিপূরণ দেয়, র্যামিনাল এবং মিসঅ্যাক্সিয়াল, মিসঅ্যাক্সিয়াল এবং মিসঅ্যাক্সিয়াল।

একটি সাধারণ একক সর্বজনীন জয়েন্ট কাপলিং প্রধানত নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত:

জোয়াল (ড্রাইভিং জোয়াল এবং চালিত জোয়াল): শ্যাফ্টের সাথে সংযুক্ত ইউ-আকৃতির বা জোয়াল-আকৃতির কাঁটা প্রান্ত।

ক্রস শ্যাফ্ট/স্পাইডার (ক্রুসিফর্ম): মূল উপাদান, একটি ক্রস আকারে সাজানো চারটি ট্রুনিয়ন জার্নাল সমন্বিত।

নিডেল রোলার বিয়ারিং / প্লেইন বিয়ারিংস: ঘর্ষণ এবং পরিধান কমাতে ক্রস শ্যাফ্ট জার্নাল এবং জোয়াল বোরের মধ্যে ইনস্টল করা হয়।

বিয়ারিং ক্যাপ / রিটেইনিং রিং (সার্কলিপ): বিয়ারিংগুলিকে সুরক্ষিত এবং সীলমোহর করতে ব্যবহৃত হয়, বিচ্ছিন্নকরণ প্রতিরোধ করে।

একটি একক জয়েন্টের অন্তর্নিহিত বেগ ওঠানামা কাটিয়ে উঠতে, প্রকৌশল অনুশীলন সাধারণত সিরিজে একটি "ডাবল সার্বজনীন জয়েন্ট" ব্যবস্থা নিযুক্ত করে। এই সেটআপটিকে অবশ্যই ইনস্টলেশন নিয়ম মেনে চলতে হবে যে "ইনপুট শ্যাফ্ট এবং আউটপুট শ্যাফ্ট কোণগুলি মধ্যবর্তী শ্যাফ্টের সাপেক্ষে সমান, এবং মধ্যবর্তী শ্যাফ্টের উভয় প্রান্তের জোয়ালগুলি একই সমতলে থাকে" ধ্রুবক বেগ সংক্রমণ অর্জন করতে।

বড় কৌণিক মিসালাইনমেন্টের জন্য ক্ষতিপূরণ:

এর সবচেয়ে বিশিষ্ট সুবিধা। একটি একক জয়েন্ট তুলনামূলকভাবে বড় কাজের কোণ (সাধারণত 15°-25°, বিশেষ ডিজাইনের সাথে 35° পর্যন্ত) মিটমাট করতে পারে, এটি উল্লেখযোগ্য ইনস্টলেশন ত্রুটি বা অপারেশন চলাকালীন আপেক্ষিক নড়াচড়ার সাপেক্ষে শ্যাফ্ট সংযোগের জন্য আদর্শ করে তোলে।

উচ্চ লোড ক্ষমতা সহ কমপ্যাক্ট ডিজাইন:

তুলনামূলকভাবে সহজ কিন্তু মজবুত নির্মাণ, প্রায়শই উচ্চ-শক্তির খাদ ইস্পাত থেকে নকল। ভারী-শুল্ক যন্ত্রপাতি (যেমন, রোলিং মিল, জাহাজ, খনির সরঞ্জাম) জন্য উপযুক্ত, খুব উচ্চ টর্ক প্রেরণে সক্ষম।

উচ্চ ট্রান্সমিশন দক্ষতা:

সুই রোলার বিয়ারিংয়ের সাথে, ঘর্ষণ ক্ষতি ন্যূনতম, দক্ষতার হার 98%-99.9% অর্জন করে।

উচ্চ নির্ভরযোগ্যতা এবং তুলনামূলকভাবে সহজ রক্ষণাবেক্ষণ:

সঠিকভাবে তৈলাক্তকরণের সময় একটি দীর্ঘ সেবা জীবন সঙ্গে রুক্ষ এবং টেকসই. ব্যর্থতাগুলি সাধারণত ক্রস শ্যাফ্ট বা বিয়ারিংগুলিতে পরিধান হিসাবে প্রকাশ পায়, যা প্রতিস্থাপন করা তুলনামূলকভাবে সহজ।

কঠোর পরিবেশের জন্য উপযুক্ত:

প্রতিরক্ষামূলক কভার বা সিল দিয়ে সজ্জিত যখন তাপমাত্রার তারতম্য সহ ধুলোবালি, স্যাঁতসেঁতে বা পরিবেশে কাজ করতে পারে।

প্রাথমিক আবেদন ক্ষেত্র:

স্বয়ংচালিত শিল্প: ড্রাইভশ্যাফ্ট সিস্টেম, ড্রাইভ এক্সেলের সাথে ট্রান্সমিশন সংযোগ করে।

ধাতব যন্ত্রপাতি: রোলিং মিল, স্ট্রেইটনিং মেশিনের জন্য ড্রাইভ মেকানিজম।

নির্মাণ যন্ত্রপাতি: ক্রেন, খননকারী, কংক্রিট পাম্প ট্রাক ইত্যাদিতে বড়-কোণ পাওয়ার ট্রান্সমিশনের প্রয়োজন হয়।

কাগজের যন্ত্রপাতি, সামুদ্রিক শিল্প, ভারী-শুল্ক খনির যন্ত্রপাতি: এমন সরঞ্জাম যা উচ্চ টর্ক প্রেরণ করে এবং শ্যাফ্ট মিসলাইনমেন্ট জড়িত৷
