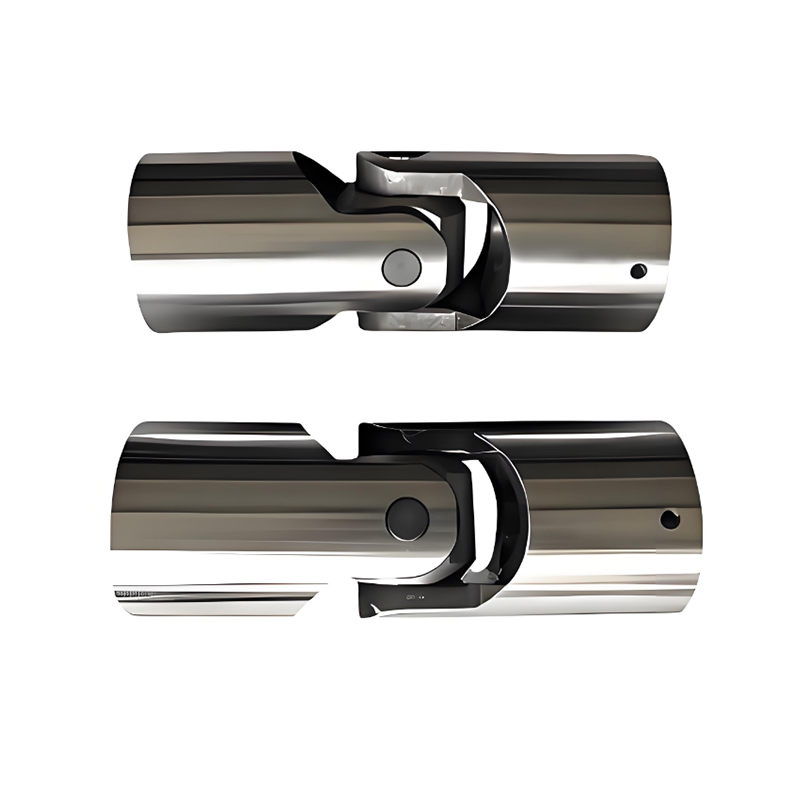

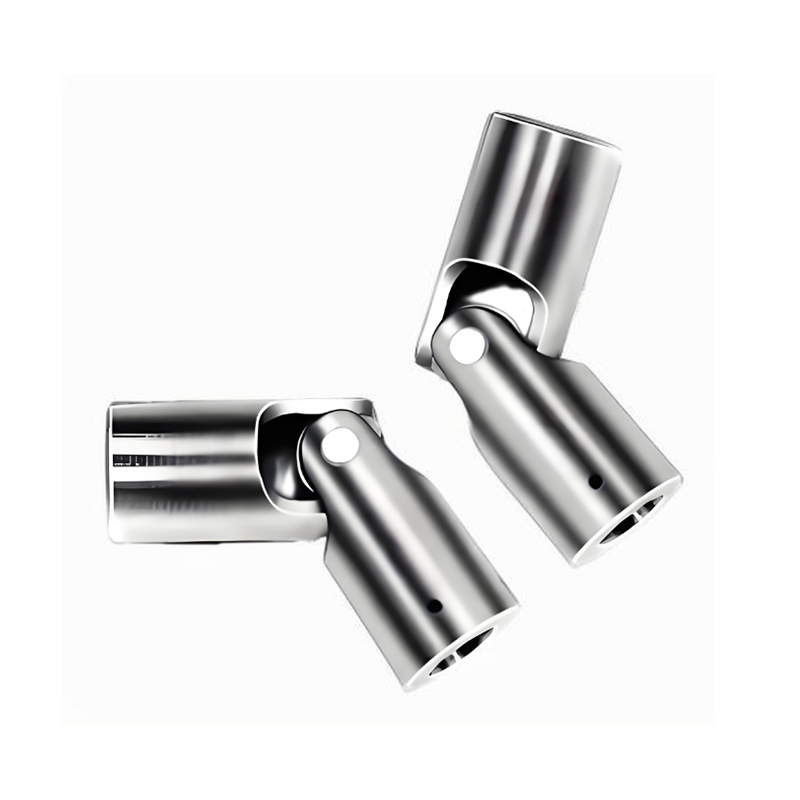

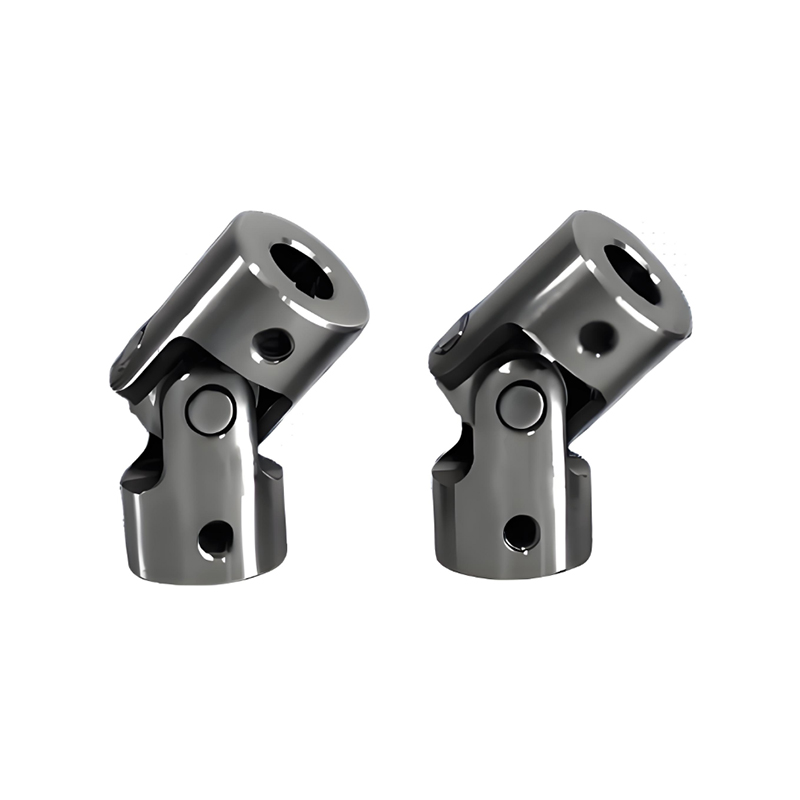

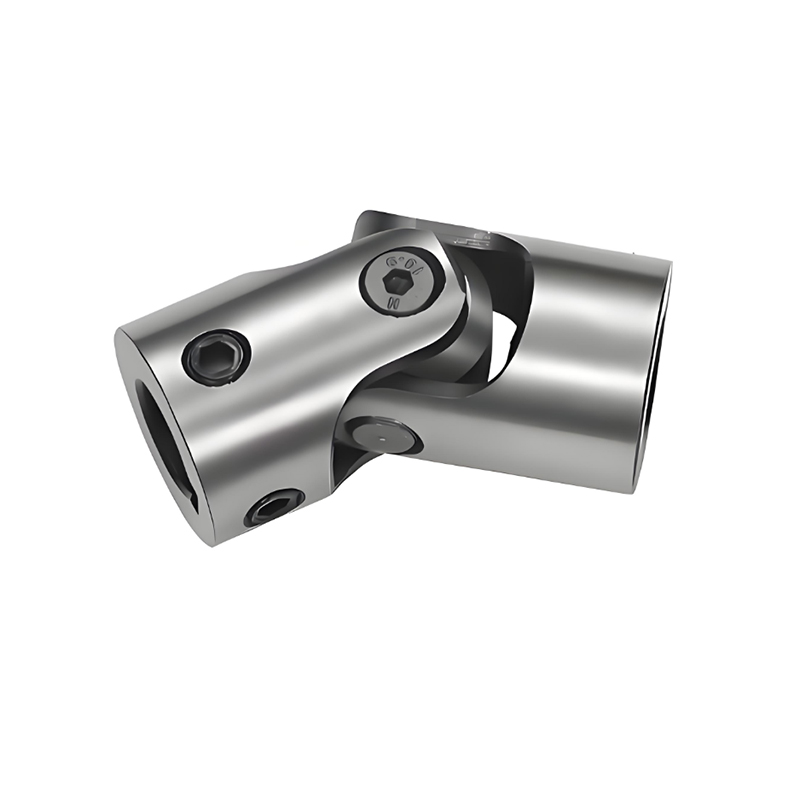

RSK-WSD Percision Universal Joint একক টাইপ কমপ্যাক্ট স্ট্রাকচার হাই রিজিডিটি

1. কমপ্যাক্ট গঠন, উচ্চ অনমনীয়তা

2. উচ্চতর সংক্রমণ নির্ভুলতা, কোন স্লিপ কম্পন

3. কম রক্ষণাবেক্ষণ পয়েন্ট

4. সার্বজনীন জয়েন্টগুলির মূল সুবিধা বজায় রাখে

প্রকার RSK-WSD ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিংকে "নন-টেলিস্কোপিং ডাবল ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং" হিসাবে চীনা মেশিনারি ইন্ডাস্ট্রি স্ট্যান্ডার্ডের মধ্যে সংজ্ঞায়িত করা হয়েছে।

এর মূল নকশা দর্শন হল: হেভি-ডিউটি ​​ক্রস শ্যাফ্ট ইউনিভার্সাল জয়েন্টগুলির বৃহৎ-কোণ, উচ্চ-টর্ক ট্রান্সমিশন ক্ষমতা বজায় রাখার সময়, এটি মধ্যবর্তী স্প্লাইন্ড স্লাইডিং হাতাকে দূর করে, যেখানে শ্যাফ্টের প্রান্তগুলির মধ্যে দূরত্ব স্থির বা অক্ষীয় স্থানচ্যুতি হয় এমন অ্যাপ্লিকেশনগুলির জন্য কাঠামোকে সংক্ষিপ্ত এবং কঠোর করে।

মূল বৈশিষ্ট্য:

1. কমপ্যাক্ট স্ট্রাকচার, উচ্চ দৃঢ়তা:

টেলিস্কোপিং স্প্লাইন স্লিভ বাদ দেওয়া অক্ষীয় মাত্রাগুলিকে ব্যাপকভাবে হ্রাস করে, যার ফলে উন্নত টরসিয়াল দৃঢ়তা এবং প্রান্তিককরণের সাথে আরও কঠোর সমন্বিত কাঠামো তৈরি হয়।

2. উচ্চতর ট্রান্সমিশন নির্ভুলতা, কোন স্লিপ কম্পন নেই:

টর্ক ট্রান্সমিশনের সময় স্প্লাইন পেয়ার থেকে সম্ভাব্য অক্ষীয় মাইক্রো-মোশন এবং ব্যাকল্যাশ দূর করে। আরও সরাসরি পাওয়ার স্থানান্তর প্রদান করে এবং সুনির্দিষ্ট ফেজ নিয়ন্ত্রণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে আরও ভাল কার্য সম্পাদন করে।

3. হ্রাসকৃত রক্ষণাবেক্ষণ পয়েন্ট:

নিয়মিত তৈলাক্তকরণের প্রয়োজন ঘর্ষণ বিন্দু হিসাবে স্প্লাইন জোড়াকে সরিয়ে দেয়। শুধুমাত্র দুটি ক্রস শ্যাফ্ট বিয়ারিংয়ের তৈলাক্তকরণ প্রয়োজন, যা রক্ষণাবেক্ষণের কাজের চাপ কিছুটা কমিয়ে দেয়।

4. সার্বজনীন জয়েন্টগুলির মূল সুবিধাগুলি ধরে রাখে:

বড়-কোণ ক্ষতিপূরণ: 15°-25° পর্যন্ত একক-জয়েন্ট কৌণিক বিচ্যুতির ক্ষমতা বজায় রাখে।

হেভি-লোড ক্যাপাসিটি: ক্রস শ্যাফ্ট সার্বজনীন জয়েন্টগুলির উচ্চ টর্ক বহন করার ক্ষমতা উত্তরাধিকারসূত্রে পাওয়া যায়।

প্রাথমিক আবেদন ক্ষেত্র

RSK-WSD প্রকার ভারী-লোড অ্যাপ্লিকেশনের জন্য উপযুক্ত যার জন্য একটি সর্বজনীন জয়েন্টের বৃহৎ কৌণিক বিচ্যুতি ক্ষমতা প্রয়োজন, কিন্তু যেখানে অক্ষীয় স্থান সীমাবদ্ধ এবং অক্ষীয় স্থানচ্যুতি কঠোরভাবে সীমিত। উদাহরণ অন্তর্ভুক্ত:

রোলিং মিলগুলিতে প্রধান ড্রাইভ শ্যাফ্টের অনমনীয় সংযোগ: যখন রোল চক এবং গিয়ার হাউজিং এর মধ্যে অবস্থান একটি অনমনীয় মিল হাউজিং দ্বারা স্থির করা হয়।

মেরিন স্টিয়ারিং গিয়ার ড্রাইভ: টিলার এবং রাডার স্টকের মধ্যে, যেখানে কৌণিক পরিবর্তন বড় কিন্তু অক্ষীয় দূরত্ব স্থির।

বড় পরীক্ষার রিগগুলির জন্য টর্ক লোডিং ডিভাইস: উচ্চ দৃঢ়তা প্রয়োজন, বড়-কোণ বিচ্যুতি সংযোগ।

ইঞ্জিনিয়ারিং যানবাহনের জন্য স্টিয়ারিং ড্রাইভ এক্সেল: চাকার সাথে ডিফারেনশিয়াল সংযোগ করা, যেখানে স্থান সীমিত এবং অক্ষীয় স্থানচ্যুতি সাসপেনশন দ্বারা নিয়ন্ত্রিত হয়।

যেকোন ড্রাইভ নোড যেখানে অক্ষীয় স্থানচ্যুতির জন্য ইতিমধ্যেই অন্যত্র ক্ষতিপূরণ দেওয়া হয়েছে (যেমন, একটি ক্রাউন গিয়ার কাপলিং বা ওল্ডহ্যাম কাপলিং দ্বারা), এবং এই সময়ে শুধুমাত্র কৌণিক বিচ্যুতির সমাধান করা প্রয়োজন৷
