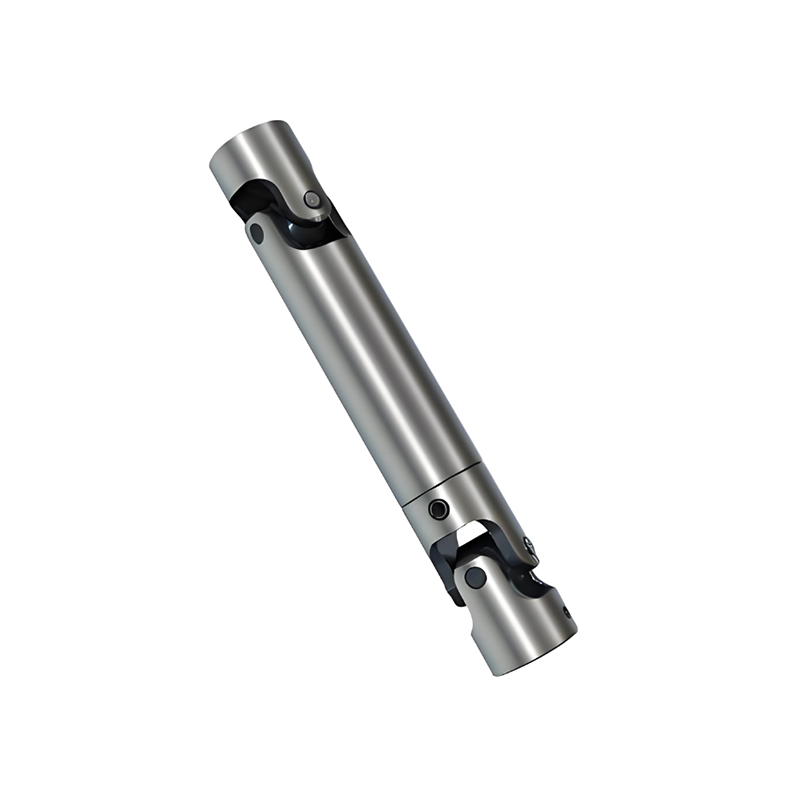

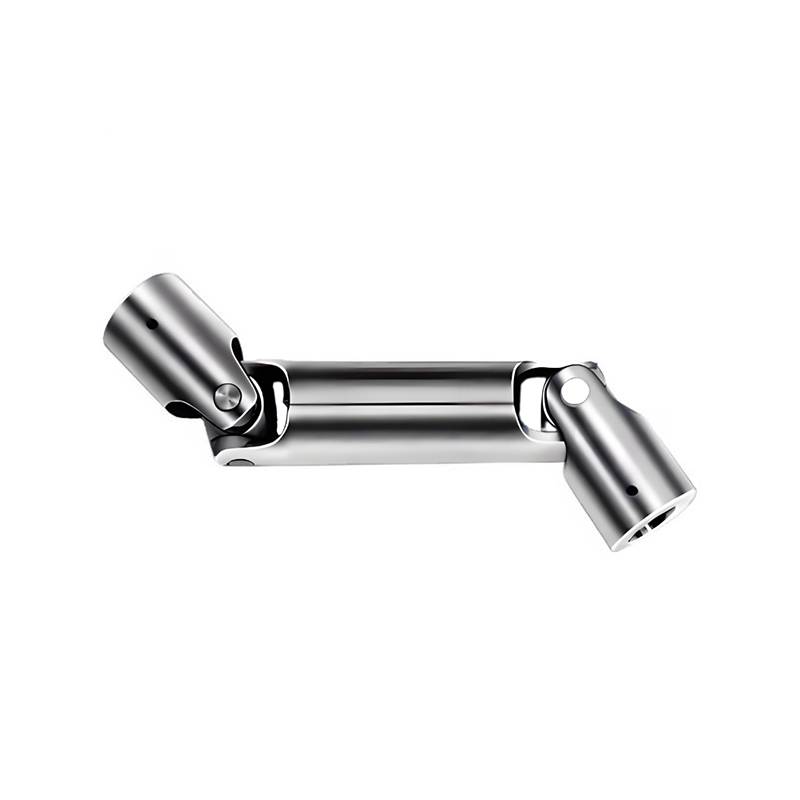

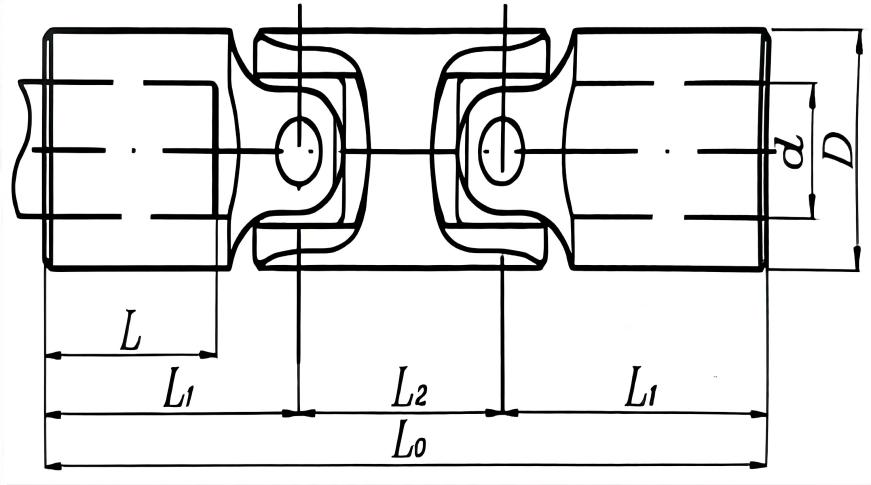

RSK-WS যথার্থ ইউনিভার্সাল শ্যাফ্ট ডাবল টাইপ বড়-কোণ টর্ক ট্রান্সমিশন

বড়-কোণ টর্ক ট্রান্সমিশন ক্ষমতা

অসামান্য ভারী-লোড ক্ষমতা

স্ট্রং কম্বাইন্ড মিসালাইনমেন্ট ক্ষতিপূরণ

উচ্চ ট্রান্সমিশন দক্ষতা

একটি যথার্থ ইউনিভার্সাল শ্যাফ্ট (U-জয়েন্ট) হল একটি উচ্চ-মানের যান্ত্রিক কাপলিং যা নন-এলাইনড শ্যাফ্টের মধ্যে ঘূর্ণন শক্তি সঞ্চারিত করে, যা নড়াচড়া এবং বিভিন্ন কোণগুলির জন্য অনুমতি দেয়, যা সাধারণত যানবাহন এবং যন্ত্রপাতিগুলিতে মসৃণ, নির্ভরযোগ্য টর্ক স্থানান্তরের জন্য ব্যবহৃত হয় যেখানে সোজা সংযোগ সম্ভব নয়, শক্ত উপাদানের মতো সব ধরনের বৈশিষ্ট্যযুক্ত সুই বিয়ারিং সহ ইস্পাত), এবং দীর্ঘ জীবন এবং সামঞ্জস্যপূর্ণ কর্মক্ষমতার জন্য উন্নত সিলিং, স্ট্যান্ডার্ড U-জয়েন্টগুলির বিপরীতে যার উচ্চ কোণে গতির তারতম্য থাকতে পারে।

মূল বৈশিষ্ট্য

কোণ ক্ষতিপূরণ: শাফ্টগুলিকে ছেদ করা, অ-সমান্তরাল কোণে সংযুক্ত করে, সাসপেনশন বা মেশিনারি আর্টিকুলেশনের জন্য গুরুত্বপূর্ণ।

উচ্চ নির্ভুলতা: মসৃণ অপারেশনের জন্য কঠোর সহনশীলতায় তৈরি, কম্পন এবং পাওয়ার লস কমিয়ে, নোট পার্টসোর্স এবং বেল্ডেন ইউনিভার্সাল।

টেকসই উপাদান: বর্ধিত শক্তি এবং তৈলাক্তকরণ বিতরণের জন্য শক্ত করা মিশ্র স্টিলের ক্রস, তাপ-চিকিত্সা করা সুই বিয়ারিং এবং শক্তিশালী সীল ব্যবহার করে, পার্টসোর্স এবং বেলডেন ইউনিভার্সাল ব্যাখ্যা করে।

জারা সুরক্ষা: প্রায়শই মরিচা প্রতিরোধের জন্য সুরক্ষামূলক আবরণ (যেমন MICRO SHIELD™) বৈশিষ্ট্যযুক্ত, পার্টসোর্স যোগ করে

এটি কীভাবে কাজ করে (বেসিক ইউ-জয়েন্ট)

গঠন: একটি X-আকৃতির পিভট (ক্রস) দুটি জোয়ালকে সংযুক্ত করে (প্রতিটি শ্যাফটে একটি)।

গতি: ক্রস শ্যাফ্টকে পিভট করতে দেয়, গিম্বলের মতো কোণ থাকা অবস্থায়ও ঘূর্ণন প্রেরণ করে।

সম্ভাব্য গতির ওঠানামা: একটি একক U-জয়েন্ট আউটপুট শ্যাফ্টের গতি বাড়াতে এবং ধীর করে দিতে পারে (অ-স্থির বেগ) যদি কোণটি উল্লেখযোগ্য হয়, উইকিপিডিয়া এবং WM বার্গ নোট করে।

যথার্থ সমাধান: প্রিসিশন জয়েন্টগুলি এই ওঠানামাকে কমিয়ে দেয়, যা স্ট্যান্ডার্ডগুলির তুলনায় মসৃণ পাওয়ার ডেলিভারি নিশ্চিত করে, বিশেষ করে সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে

সাধারণ অ্যাপ্লিকেশন

স্বয়ংচালিত: রিয়ার-হুইল-ড্রাইভ (RWD) এবং ফোর-হুইল-ড্রাইভ (4WD) যানবাহনে ড্রাইভশ্যাফ্ট, ডিফারেন্সিয়ালের সাথে ট্রান্সমিশন সংযোগ করে।

শিল্প যন্ত্রপাতি: অটোমেশন, রোবোটিক্স এবং অন্যান্য ভারী যন্ত্রপাতি যেখানে কোণ পরিবর্তন হয় সেখানে ঘূর্ণায়মান অংশগুলিকে সংযুক্ত করা

RSK-WS টাইপ কাপলিং সাধারণত স্থির বা প্রায়-ধ্রুবক বেগ ট্রান্সমিশন অর্জনের জন্য একটি দ্বিগুণ সার্বজনীন যৌথ ব্যবস্থা বৈশিষ্ট্যযুক্ত। এর প্রধান উপাদানগুলির মধ্যে রয়েছে:

দুটি ক্রস শ্যাফ্ট সমাবেশ: মূল উপাদান। প্রতিটি সমাবেশ গঠিত:

ক্রস শ্যাফ্ট (স্পাইডার): উচ্চ-শক্তির খাদ ইস্পাত থেকে নকল, এটি প্রধান লোড বহনকারী উপাদান

নিডেল রোলার বিয়ারিংস: ঘর্ষণ কমাতে ক্রস শ্যাফ্টের চারটি জার্নালে ইনস্টল করা হয়েছে

বিয়ারিং ক্যাপস / সিল: বিয়ারিংগুলি সুরক্ষিত করুন এবং ধুলো এবং জলের বিরুদ্ধে সুরক্ষা প্রদান করুন

দুটি জোয়াল (ফ্ল্যাঞ্জ ইয়ক বা ওয়েল্ড জোক): ক্রস শ্যাফ্ট অ্যাসেম্বলিগুলির সাথে সংযোগ করুন

ওয়ান ইন্টারমিডিয়েট শ্যাফট (ড্রাইভ শ্যাফট): স্প্লাইন বা ফ্ল্যাঞ্জের মাধ্যমে উভয় প্রান্তে জোয়ালগুলিকে সংযুক্ত করে

স্প্লাইন স্লাইডিং স্লিভ (স্লিপ টিউব): RSK-WS টাইপের একটি সংজ্ঞায়িত বৈশিষ্ট্য। মধ্যবর্তী শ্যাফ্টটি সাধারণত বহিরাগত স্প্লাইনগুলির সাথে ডিজাইন করা হয় যা একটি অভ্যন্তরীণ স্লাইডিং স্লাইভের সাথে জড়িত থাকে। এটি টর্ক প্রেরণ করার সময় ড্রাইভ শ্যাফ্টকে অক্ষীয়ভাবে স্লাইড করতে দেয়, তাপীয় প্রসারণ/সংকোচন বা ইনস্টলেশনের কারণে অক্ষীয় স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়।

স্লাইডিং বিয়ারিং বা লুব্রিকেশন ফিটিংস (গ্রীস স্তনবৃন্ত): স্প্লাইন সমাবেশের তৈলাক্তকরণ নিশ্চিত করুন।

মূল বৈশিষ্ট্য:

1. বড়-কোণ টর্ক ট্রান্সমিশন ক্ষমতা:

একটি একক জয়েন্ট 15° - 25° বা তারও বেশি কাজের কোণ অর্জন করতে পারে, নন-কলিনিয়ার অক্ষ বা সরঞ্জামগুলির সাথে যার কাজের অবস্থান পরিবর্তিত হয় তার সাথে সংযোগের জন্য উপযুক্ত।

2. অসামান্য ভারী-লোড ক্ষমতা:

উচ্চ-শক্তির খাদ ইস্পাত এবং বড় আকারের সুই রোলার বিয়ারিং ব্যবহার করে। এর শক্তিশালী নির্মাণ এটিকে অত্যন্ত উচ্চ টর্ক (লক্ষ লক্ষ নিউটন-মিটার পর্যন্ত) প্রেরণের জন্য সবচেয়ে নির্ভরযোগ্য যান্ত্রিক সমাধানগুলির মধ্যে একটি করে তোলে। ধাতুবিদ্যা রোলিং মিল, খনির যন্ত্রপাতি ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

3. শক্তিশালী সম্মিলিত ভুল ক্ষতিপূরণ:

কৌণিক ক্ষতিপূরণ: ক্রস শ্যাফ্ট আর্টিকুলেশনের মাধ্যমে অর্জিত।

অক্ষীয় ক্ষতিপূরণ: স্প্লাইন স্লাইডিং স্লিভের মাধ্যমে বৃহৎ-দূরত্বের অক্ষীয় আন্দোলন (কয়েক শত মিলিমিটার পর্যন্ত) অর্জন করে, এটি WS প্রকারের একটি প্রধান সুবিধা।

রেডিয়াল ক্ষতিপূরণ: অভিযোজন ক্ষমতা একটি ডিগ্রী অধিকারী.

4. উচ্চ ট্রান্সমিশন দক্ষতা:

নির্ভরযোগ্য কাঠামো, দীর্ঘ সেবা জীবন:

সব লোড-ভারবহন অংশ ধাতব হচ্ছে সঙ্গে পরিপক্ক নকশা. সঠিকভাবে রক্ষণাবেক্ষণের সময় একটি দীর্ঘ সেবা জীবন প্রস্তাব.

প্রাথমিক আবেদন ক্ষেত্র

WS টাইপ হল একটি ক্লাসিক "ভারী শিল্পের প্রধান ভিত্তি" কাপলিং, এর জন্য উপযুক্ত:

ধাতব শিল্প: স্টিল রোলিং মিলের জন্য প্রধান এবং সহায়ক ড্রাইভ (ব্লুমিং মিল, সেকশন মিল, প্লেট মিল)।

উত্তোলন এবং পরিবহন: বড় পোর্ট প্যাডেস্টাল ক্রেন, জাহাজ লোডার/আনলোডারগুলির বুম লাফিং প্রক্রিয়া।

খনির যন্ত্রপাতি: খননকারী, ক্রাশার, বল মিলের জন্য ড্রাইভ সিস্টেম।

নির্মাণ যন্ত্রপাতি: বড় ক্রলার ক্রেন, টানেল বোরিং মেশিনের ড্রাইভ বিভাগ।

কাগজের যন্ত্রপাতি, মেরিন ডেক মেশিনারি, এবং অন্যান্য অ্যাপ্লিকেশনের জন্য বড়-কোণ, উচ্চ-টর্ক ট্রান্সমিশন প্রয়োজন৷
