RSK-SWC-WF বড় স্কেল কোন টেলিস্কোপিক ফ্ল্যাঞ্জ টাইপ U- জয়েন্ট কাপলিং উচ্চ মানের

PREV: RSK-SWC-WH প্রোপেলার শ্যাফ্ট কাপলিং মোটরগাড়ি শিল্পে ব্যবহৃত ট্র্যাভেল সোল্ডারিং টাইপ নেই পরবর্তী: পরবর্তী নিবন্ধ নেই

স্পেসিফিকেশন
বর্ণনা করুন

স্পেসিফিকেশন

বড় কৌণিক মিসালাইনমেন্টের জন্য ক্ষতিপূরণ

উচ্চ লোড ক্ষমতা সহ কমপ্যাক্ট ডিজাইন

উচ্চ ট্রান্সমিশন দক্ষতা

উচ্চ নির্ভরযোগ্যতা এবং তুলনামূলকভাবে সহজ রক্ষণাবেক্ষণ

কঠোর পরিবেশের জন্য উপযুক্ত

আপনার প্রয়োজনীয়তা দ্বারা কাস্টমাইজড

ব্যবহারিক প্রয়োগে, প্রেরিত টর্কের মাত্রার উপর ভিত্তি করে এগুলিকে ভারী-শুল্ক, মাঝারি-শুল্ক, হালকা-শুল্ক এবং ছোট আকারের প্রকারে শ্রেণীবদ্ধ করা হয়। ভারি-শুল্ক সার্বজনীন কাপলিংগুলি সাধারণত ধাতব যন্ত্রপাতি, ভারী যন্ত্রপাতি, পেট্রোলিয়াম যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, উত্তোলন এবং পরিবহন যন্ত্রপাতি ইত্যাদিতে ব্যবহৃত হয়। মাঝারি-শুল্ক এবং হালকা-শুল্ক-সর্বজনীন কাপলিংগুলি প্রায়শই অটোমোবাইল এবং লোকোমোটিভের মতো যানবাহনের পাশাপাশি হালকা শিল্প যন্ত্রপাতিগুলিতে ব্যবহৃত হয়। ছোট আকারের সার্বজনীন কাপলিংগুলি মূলত গতি সংক্রমণের জন্য ব্যবহৃত হয়, সাধারণত নির্ভুল যন্ত্রপাতি এবং নিয়ন্ত্রণ ব্যবস্থায়।

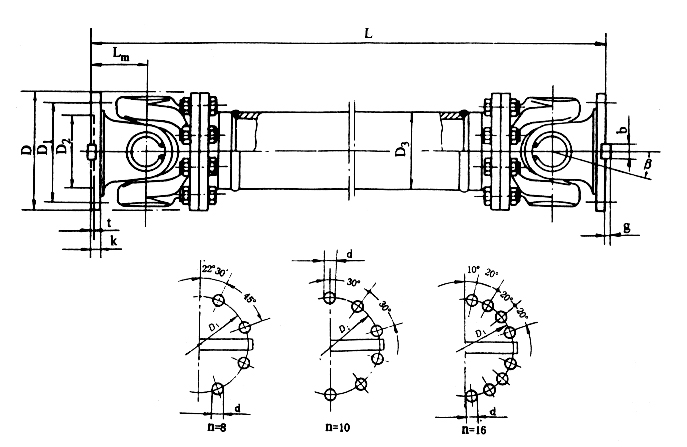

P/N	কৌশলগত ব্যাস D/mm	নামমাত্র টর্ক Tn/kN.m	ক্লান্তি টর্ক Tf/kN.m	কৌণিক মিসালাইনমেন্টβ/(।)	মাত্রা(মিমি)			জড়তার গতিশীল মুহূর্ত (kg·m2)		ওজন (কেজি)
P/N	কৌশলগত ব্যাস D/mm	নামমাত্র টর্ক Tn/kN.m	ক্লান্তি টর্ক Tf/kN.m	কৌণিক মিসালাইনমেন্টβ/(।)	লমিন	D3	Lm	লমিন	কখনো 100 মিমি বৃদ্ধি	লমিন	কখনো 100 মিমি বৃদ্ধি
SWC180WF	180	12.5	6.3	≤25	560	114	110	0.248	0.0070	58	2.8
SWC225WF	225	40	20	≤15	610	152	120	0.636	0.0234	93	4.9
SWC250WF	250	63	31.5	≤15	715	168	140	1.352	0.0277	143	5.3
SWC285WF	285	90	45	≤15	810	194	160	2.664	0.0510	220	6.3
SWC315WF	315	125	63	≤15	915	219	180	4.469	0.0795	300	8.0
SWC350WF	350	180	90	≤15	980	267	194	7.388	0.2219	412	15.0
SWC390WF	390	250	125	≤15	1100	267	215	13.184	0.2219	588	15.0
SWC440WF	440	355	180	≤15	1290	325	260	23.25	0.4744	880	21.7
SWC490WF	490	500	250	≤15	1360	325	270	40.75	0.4744	1173	21.7
SWC550WF	550	710	355	≤15	1510	426	305	68.48	1.3570	1663	34.0
SWC620WF	620	1000	500	≤15	1690	426	340	127.53	1.3570	2332	34.0

বর্ণনা করুন

একটি U-জয়েন্ট (কার্ডান জয়েন্ট, হুকস জয়েন্ট বা ইউনিভার্সাল জয়েন্ট নামেও পরিচিত) একটি মৌলিক উপাদান যা যান্ত্রিক ড্রাইভ সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। এর প্রাথমিক কাজ হল দুটি শ্যাফ্টকে সংযুক্ত করা যার অক্ষগুলি সমরেখার নয় এবং তাদের মধ্যে টর্ক এবং ঘূর্ণন গতি সঞ্চারিত করা। এটির অপারেটিং নীতি একটি গোলাকার সংযোগ প্রক্রিয়ার উপর ভিত্তি করে, সংযুক্ত শ্যাফ্টগুলিকে একটি সমতলের মধ্যে একটি নির্দিষ্ট অন্তর্ভুক্ত কোণ (সাধারণত 15°-20° পর্যন্ত) গঠন করতে দেয় এবং ক্ষতিপূরণ দেয়, র্যামিনাল এবং মিসঅ্যাক্সিয়াল, মিসঅ্যাক্সিয়াল এবং মিসঅ্যাক্সিয়াল।

কী ফাংশন

পাওয়ার ট্রান্সমিশন: পাওয়ার সোর্স থেকে চালিত কম্পোনেন্টে ঘূর্ণন বল বহন করে।

মিসালাইনমেন্ট ক্ষতিপূরণ: বিভিন্ন কোণ বা অফসেটে শ্যাফ্টের মধ্যে পাওয়ার ট্রান্সফারের অনুমতি দেয়, যা গাড়ির সাসপেনশন বা শিল্প যন্ত্রপাতির জন্য অত্যন্ত গুরুত্বপূর্ণ।

নমনীয়তা: উপাদানগুলি নড়াচড়া করার সাথে সাথে দূরত্ব এবং কোণে পরিবর্তনগুলিকে মিটমাট করে, যেমন চাকাগুলি বাম্পের উপরে চলে।

প্রধান উপাদান

শ্যাফ্ট টিউব: প্রধান বডি, প্রায়ই শক্তি এবং হালকাতার জন্য ফাঁপা।

ইউনিভার্সাল জয়েন্টস (ইউ-জয়েন্টস): বিয়ারিং ক্যাপ সহ ক্রস-আকৃতির জয়েন্ট যা একাধিক প্লেনে বাঁকানোর অনুমতি দেয়।

ফ্ল্যাঞ্জ জোকস: শ্যাফ্টের প্রান্তগুলিকে অন্যান্য অংশের সাথে সংযুক্ত করুন (ইঞ্জিন, গিয়ারবক্স, চাকা)

অ্যাপ্লিকেশন

স্বয়ংচালিত: রিয়ার-হুইল ড্রাইভ (RWD) বা ফোর-হুইল ড্রাইভ (4WD) যানবাহনে ট্রান্সমিশন থেকে ডিফারেনশিয়াল/চাকায় শক্তি প্রেরণ করা।

কৃষি: ট্র্যাক্টরের ইঞ্জিনকে যন্ত্রপাতির সাথে সংযুক্ত করা।

শিল্প: ভারী যন্ত্রপাতি, সামুদ্রিক অ্যাপ্লিকেশন এবং উদ্ভিদ প্রকৌশলে

স্প্লিনড জয়েন্ট/স্লিভ: শ্যাফ্টকে প্রয়োজন অনুযায়ী প্রসারিত বা ছোট করার অনুমতি দেয়, অক্ষীয় চলাচলের জন্য ক্ষতিপূরণ দেয়।
