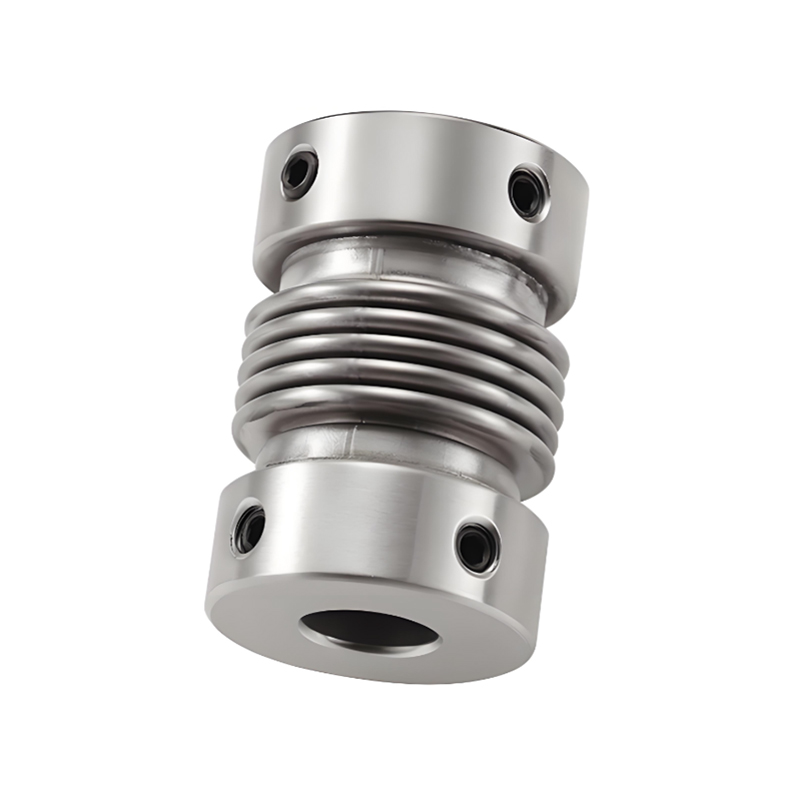

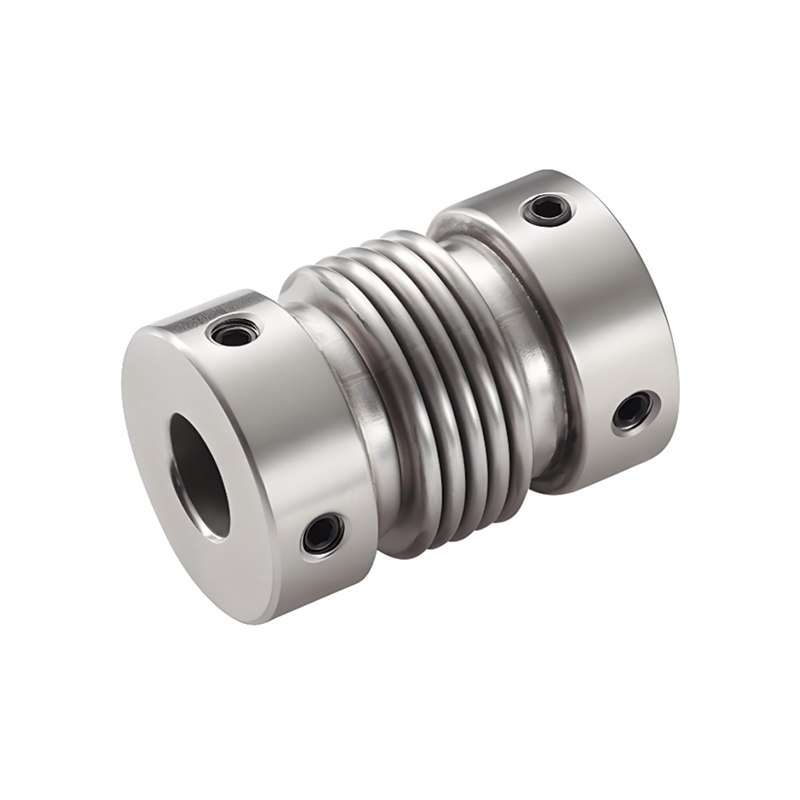

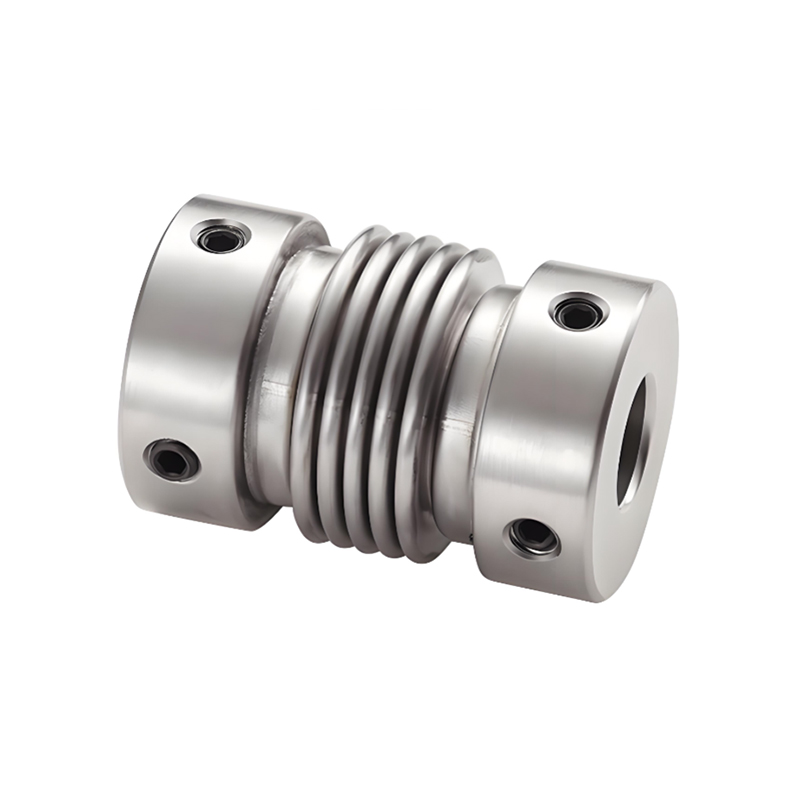

RSK-CPRG ভাল জারা প্রতিরোধের স্টেইনলেস স্টীল বেলো কাপলিং পজিশনিং স্ক্রু

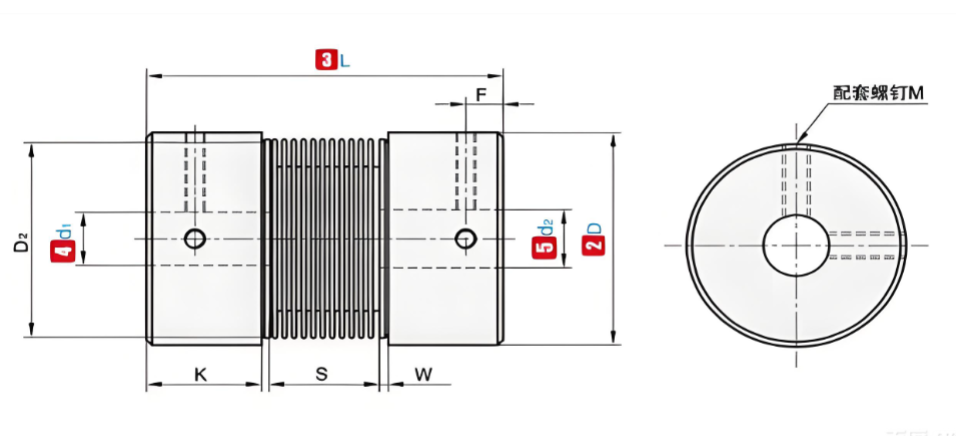

P/N

ΦD

L

স্ট্যান্ডার্ড অভ্যন্তরীণ ব্যাস (মিমি)

K

W

S

D₂

F

M

টর্ক শক্ত করা (N.m)

আরএসকে-সিপিআরজি

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

দ্রষ্টব্য: কাপলিংয়ের উভয় প্রান্তে অভ্যন্তরীণ গর্তগুলি সর্বনিম্ন এবং সর্বাধিক ভিতরের ব্যাসের সাথে অবাধে মিলিত হতে পারে। টেবিলে চিহ্নিত অভ্যন্তরীণ ব্যাসের মাপ শুধুমাত্র রেফারেন্সের জন্য। গ্রাহকের প্রয়োজনীয় গর্ত ব্যাস শুধুমাত্র রেফারেন্সের জন্য। গ্রাহকের দ্বারা প্রয়োজনীয় গর্ত ব্যাসের জন্য, আমাদের সাথে যোগাযোগ করুন.

P/N

ΦD

L

রেটিং টর্ক (N.m)

পক্ষপাতের অনুমতি দিন(মিমি)

কাত করার অনুমতি দিন (∠°)

অক্ষীয় বিচ্যুতি (মিমি) অনুমতি দিন

RPM-এর অনুমতি দিন

স্ট্যাটিক টর্সনাল শক্ততা (N.m/rad)

জড়তার মুহূর্ত (N.m)

ওজন (গ্রাম)

আরএসকে-সিপিআরজি

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10⁻⁵

128

দ্রষ্টব্য: উপরের জড় টর্ক এবং প্রযুক্তিগত পরামিতিগুলি সর্বাধিক অ্যাপারচারের মান দ্বারা পরিমাপ করা হয়। সর্বাধিক রেটযুক্ত টর্ক মানটি কাপলিং এর স্থায়িত্বের সাথে সম্পর্কিত। বাইরের ব্যাস যত বড় হবে, বল তত বেশি হবে এবং বাইরের ব্যাস যত ছোট হবে, অনুমোদনযোগ্য গতি তত বেশি হবে।
