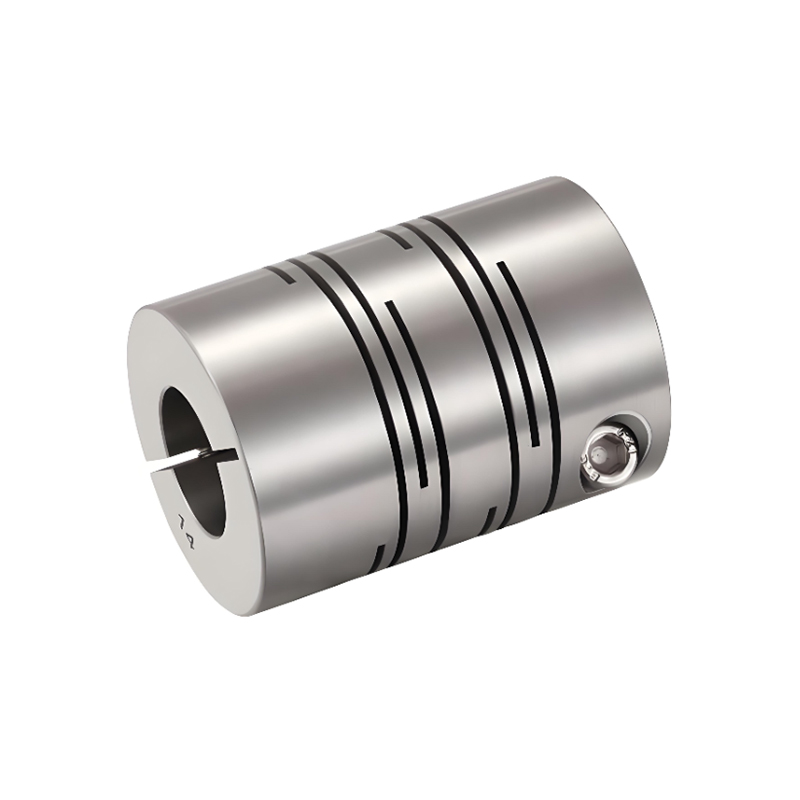

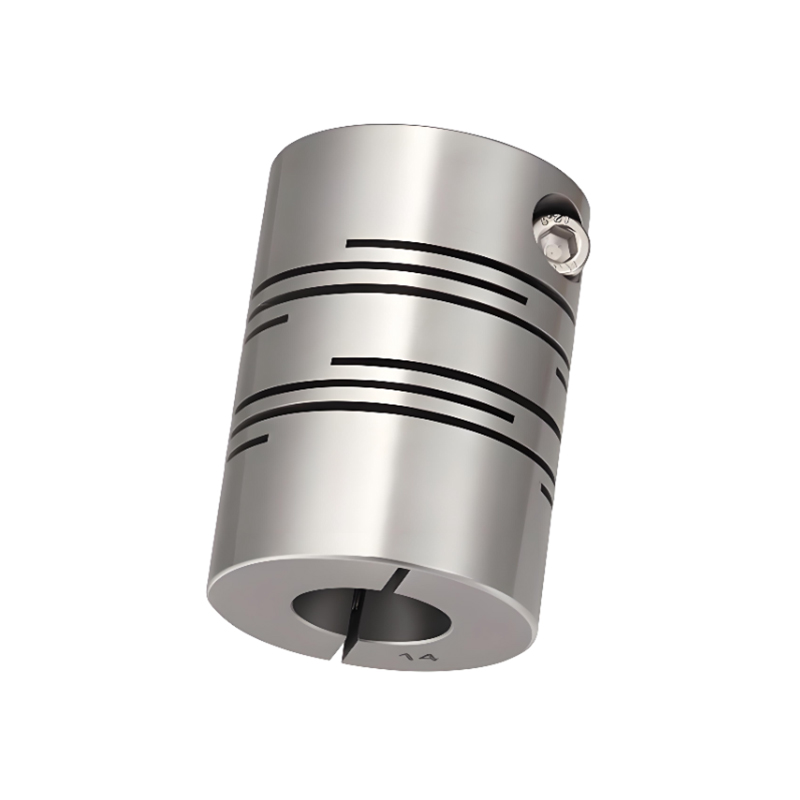

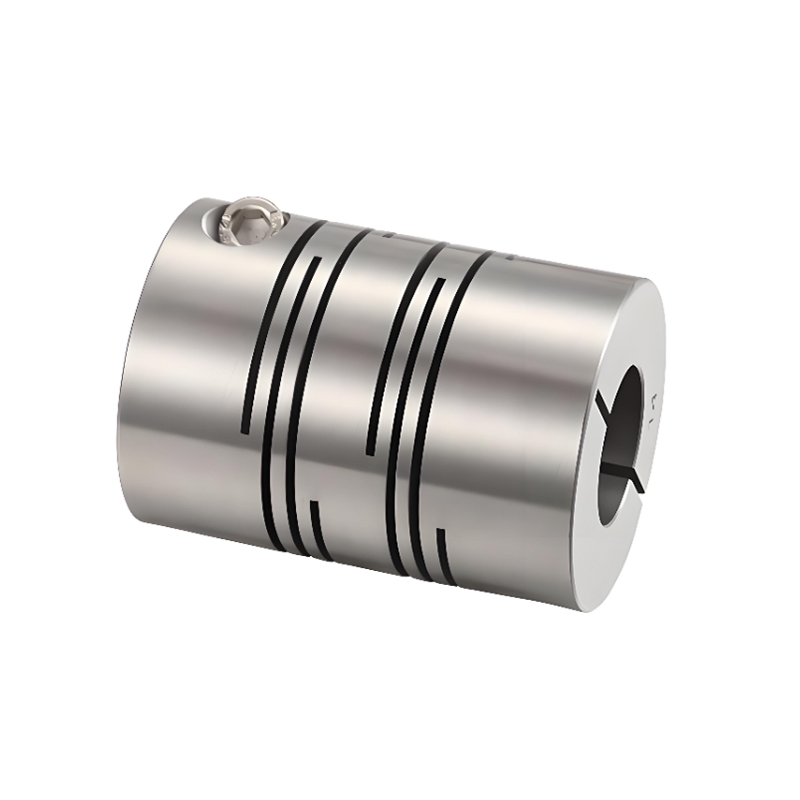

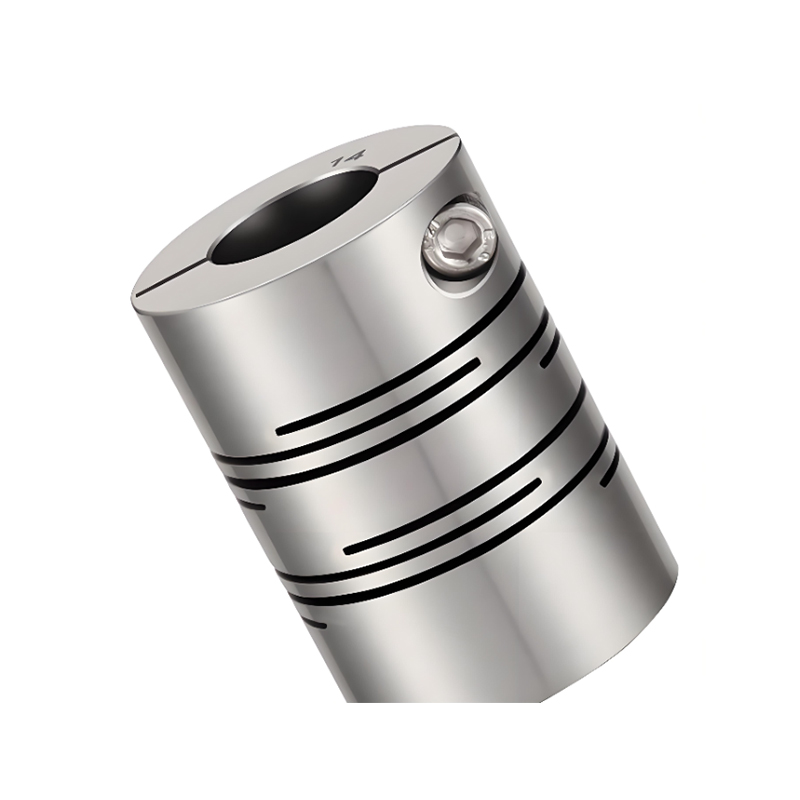

RSK-CPPCG উচ্চ-শক্তি স্টেইনলেস স্টেল সমান্তরাল লাইন শ্যাফ্ট কাপলিং ক্ল্যাম্প টাইপ

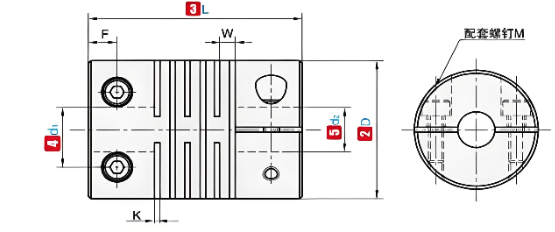

কোড নাম

D

L

স্ট্যান্ডার্ড অভ্যন্তরীণ ব্যাস (মিমি)

K

W

F

M

টর্ক শক্ত করা (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

দ্রষ্টব্য: কাপলিংয়ের উভয় প্রান্তে অভ্যন্তরীণ গর্তগুলি সর্বনিম্ন এবং সর্বাধিক ভিতরের ব্যাসের সাথে অবাধে মিলিত হতে পারে। টেবিলে চিহ্নিত অভ্যন্তরীণ ব্যাসের মাপ শুধুমাত্র রেফারেন্সের জন্য। গ্রাহকের প্রয়োজনীয় গর্ত ব্যাস শুধুমাত্র রেফারেন্সের জন্য। গ্রাহকের দ্বারা প্রয়োজনীয় গর্ত ব্যাসের জন্য, আমাদের সাথে যোগাযোগ করুন.

কোড নাম

D

L

রেটিং টর্ক (N.m)

পক্ষপাতের অনুমতি দিন(মিমি)

কাত করার অনুমতি দিন (∠°)

অক্ষীয় বিচ্যুতি (মিমি) অনুমতি দিন

RPM-এর অনুমতি দিন

স্ট্যাটিক টর্সনাল শক্ততা (N.m/rad)

জড়তার মুহূর্ত (N.m)

ওজন (গ্রাম)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0.10

8000

200

2.8x10 ^-5

21

19

20

4

0.05

0.5

±0.10

8000

270

6.2x10 ^-5

33

24

25

6

0.05

0.5

±0.10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0.10

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

±0.10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0.10

4000

4100

2.3x10 ^-4

246

44

45

23

0.05

0.5

±0.10

3600

5100

4.3x10 ^-4

358

দ্রষ্টব্য: উপরের জড় টর্ক এবং প্রযুক্তিগত পরামিতিগুলি সর্বাধিক অ্যাপারচারের মান দ্বারা পরিমাপ করা হয়। সর্বাধিক রেটযুক্ত টর্ক মানটি কাপলিং এর স্থায়িত্বের সাথে সম্পর্কিত। বাইরের ব্যাস যত বড় হবে, বল তত বেশি হবে এবং বাইরের ব্যাস যত ছোট হবে, অনুমোদনযোগ্য গতি তত বেশি হবে।
