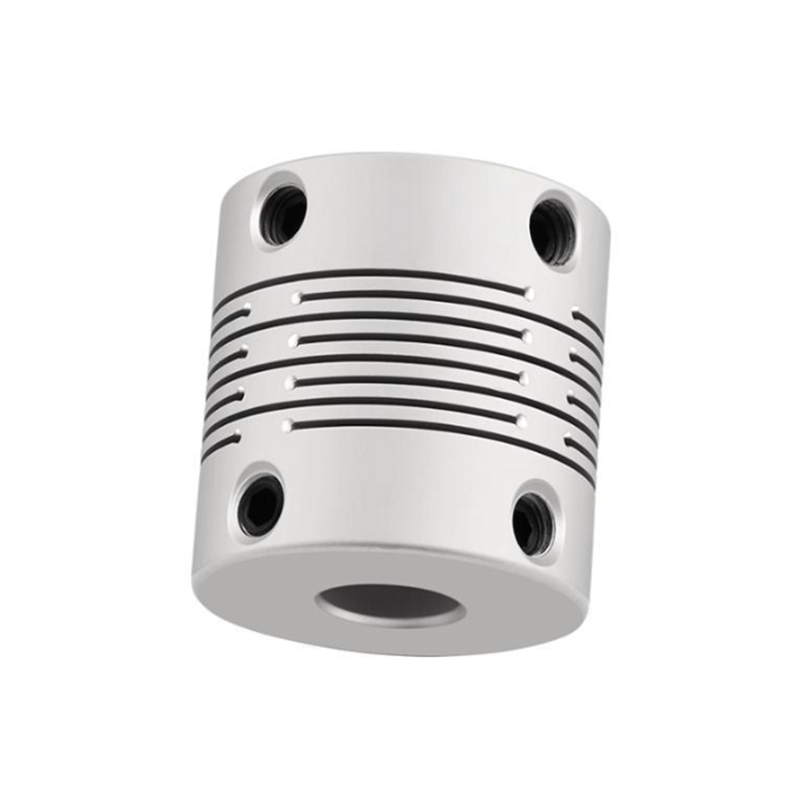

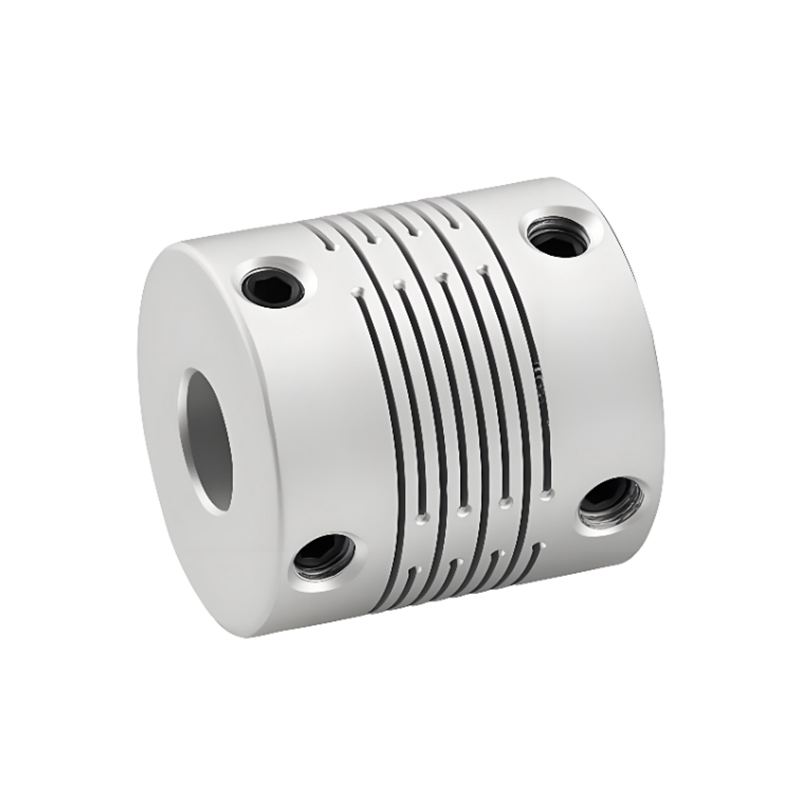

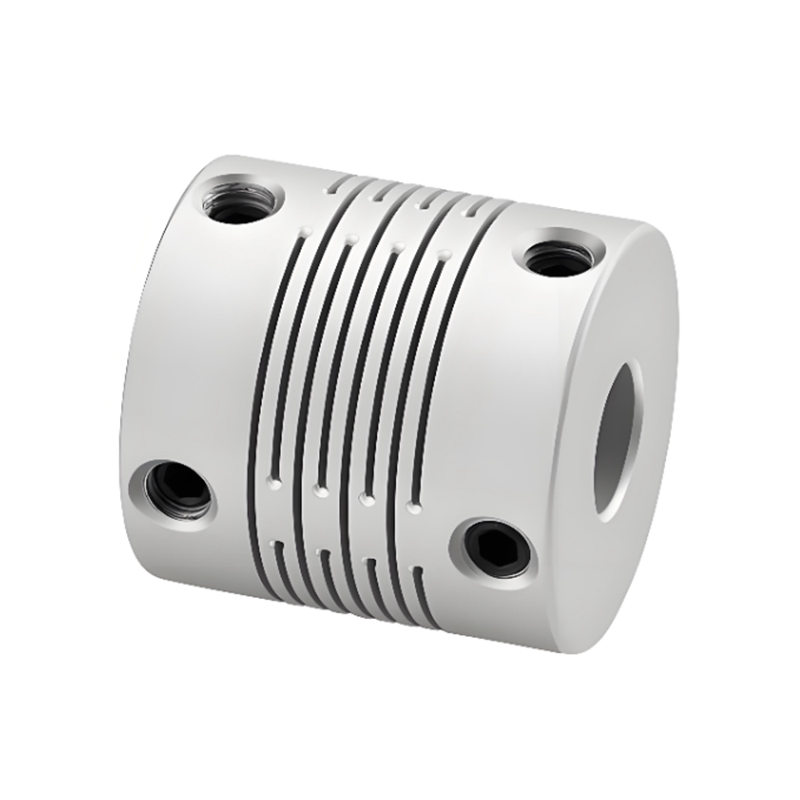

RSK-CPP উচ্চ দৃঢ়তা অ্যালুমিয়াম খাদ সমান্তরাল বিম শ্যাফ্ট কাপলিং পজিশনিং স্ক্রু

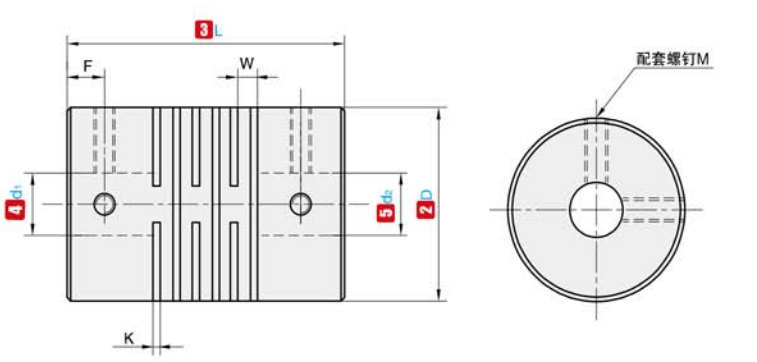

কোড নাম

D

L

স্ট্যান্ডার্ড অভ্যন্তরীণ ব্যাস (মিমি)

K

W

F

M

আরএসকে-সিপিপি

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.0

M5

কোড নাম

D

L

রেটিং টর্ক (N.m)

পক্ষপাতের অনুমতি দিন(মিমি)

কাত করার অনুমতি দিন (∠°)

অক্ষীয় বিচ্যুতি (মিমি) অনুমতি দিন

RPM-এর অনুমতি দিন

স্ট্যাটিক টর্সনাল শক্ততা (N.m/rad)

জড়তার মুহূর্ত (N.m)

ওজন (গ্রাম)

আরএসকে-সিপিপি

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

10

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

22

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

40

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

64

দ্রষ্টব্য: উপরের জড় টর্ক এবং প্রযুক্তিগত পরামিতিগুলি সর্বাধিক অ্যাপারচারের মান দ্বারা পরিমাপ করা হয়। সর্বাধিক রেটযুক্ত টর্ক মানটি কাপলিং এর স্থায়িত্বের সাথে সম্পর্কিত। বাইরের ব্যাস যত বড় হবে, বল তত বেশি হবে এবং বাইরের ব্যাস যত ছোট হবে, অনুমোদনযোগ্য গতি তত বেশি হবে।
