স্পেসিফিকেশন

আকার (মিমি)	মাত্রা (মিমি)		রেট লোড		যোগাযোগের চাপ (MPa)		লকিং স্ক্রু	ওজন (প্রায় কেজি)
আকার (মিমি)	L1	L2	অক্ষীয় (kN)	টর্ক (N·m)	খাদ (MPa)	হাব (MPa)	শক্ত করা (N·m)	ওজন (প্রায় কেজি)
19×47×20	17	26	28	270	232	89	15	0.2
20×47×20	17	26	28	290	221	93	15	0.22
22×47×20	17	26	30	290	216	90	15	0.23
24×50×20	17	26	32	380	200	103	15	0.23
25×50×20	17	26	33	400	208	104	15	0.23
28×55×20	17	26	36	520	200	100	15	0.27
30×55×20	17	26	37	590	183	99	15	0.26
32×60×20	17	26	43	620	209	112	15	0.28
35×60×20	17	26	44	770	202	113	15	0.3
38×65×20	17	26	49	940	196	116	15	0.33
40×65×20	17	26	49	980	200	119	15	0.32
42×75×24	20	32	74	1560	193	125	37	0.57
45×75×24	20	32	74	1700	214	127	37	0.55
48×80×24	20	32	74	1830	216	122	37	0.6
50×80×24	20	32	75	1830	216	118	37	0.56
55×85×24	20	32	89	2490	198	140	37	0.65
60×90×24	20	32	92	2640	192	126	37	0.66
65×95×24	20	32	99	3240	202	136	37	0.72
70×105×28	24	38	124	4700	218	135	70	1.27
75×110×28	24	38	135	4800	185	119	70	1.33
80×120×28	24	38	137	5400	195	124	70	1.35
85×125×28	24	38	146	6300	185	130	70	1.45
90×130×28	24	38	148	6500	198	124	70	1.55
95×135×28	24	38	165	7800	173	134	70	1.65
100×145×33	29	45	187	9560	195	135	127	2.2
105×150×33	29	45	188	9750	178	125	127	2.4
110×155×33	29	45	195	10300	176	121	127	2.4
120×165×33	29	45	210	12630	175	128	127	2.6
125×170×33	29	45	210	13370	175	121	127	3.2
130×180×38	34	50	279	18030	167	116	127	3.6

আকার (মিমি)	মাত্রা (মিমি)		রেট লোড		যোগাযোগের চাপ (MPa)		লকিং স্ক্রু	ওজন (প্রায় কেজি)
আকার (মিমি)	L1	L2	অক্ষীয় (kN)	টর্ক (N·m)	খাদ (MPa)	হাব (MPa)	শক্ত করা (N·m)	ওজন (প্রায় কেজি)
140×190×38	34	50	296	20800	162	123	127	3.8
150×200×38	34	50	326	24300	166	124	127	4.1
160×210×38	34	50	351	28300	163	129	127	4.5
170×225×44	38	58	392	33100	168	119	195	5.9
180×235×44	38	58	435	47700	172	131	195	6.1
190×250×52	46	66	502	39100	155	120	195	8.5
200×260×52	46	66	522	53500	150	121	195	9
210×275×56	50	72	605	63000	157	116	300	10.1
220×285×56	50	72	605	84300	158	127	300	11
240×305×56	50	72	743	90900	162	122	300	12.4
250×315×56	50	72	737	92200	158	145	300	12.8
260×325×56	50	72	840	109200	172	120	300	19.3
280×355×66	60	84	870	125900	143	114	410	21.1
300×375×66	60	84	974	141100	147	119	410	21.5
320×405×78	72	98	1312	212800	147	126	590	29.8
340×425×78	72	98	1338	222600	159	119	590	30
360×455×90	84	112	1560	296600	134	122	790	43.5
380×475×90	84	112	1633	307000	153	115	790	46.5
400×495×90	84	112	1683	325200	136	111	790	47
420×515×90	84	112	1800	385100	136	113	790	50
440×535×102	96	126	1900	441400	126	106	1000	65
450×545×102	96	126	2000	456000	126	102	1000	66
460×565×102	96	126	2070	465900	121	107	1000	67
470×585×102	96	126	2140	510000	128	92	1000	71
480×605×102	96	126	2200	528000	124	102	1000	71
500×635×102	96	126	2260	571600	128	99	1000	73
520×640×102	96	126	2280	580000	126	107	1000	80
530×630×102	96	126	2320	568000	116	91	1000	83.6
540×650×102	96	126	2340	624000	119	99	1000	82
560×670×102	96	126	2420	673000	119	99	1000	85
580×690×102	96	126	2480	742000	121	101	1000	88
600×710×102	96	126	2570	744000	115	96	1000	91
620×730×102	96	126	2571	808000	119	96	1000	93
630×740×102	96	126	2630	817000	112	99	1000	94
640×750×102	96	126	2720	882000	117	102	1000	96
660×770×102	96	126	2730	897000	116	97	1000	99
670×780×102	96	126	2750	925000	116	101	1000	101
680×790×102	96	126	2820	961000	110	96	1000	102
700×810×102	96	126	2846	965000	115	100	1000	104
710×820×102	96	126	2930	1030000	109	95	1000	106
720×830×102	96	126	2969	1118300	109	104	1000	107
740×850×102	96	126	3090	1083000	120	95	1000	110

বর্ণনা করুন

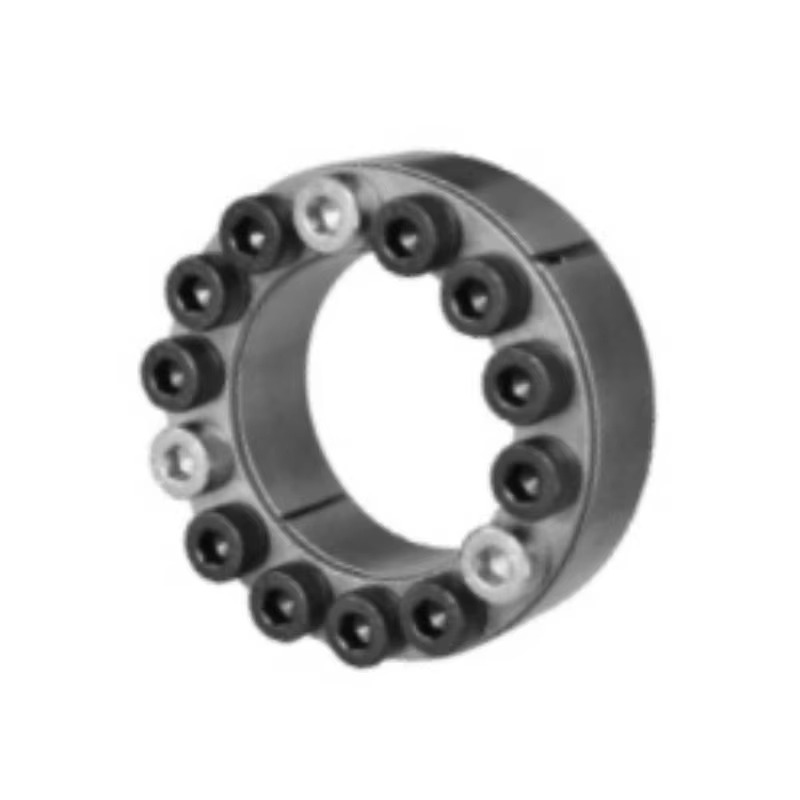

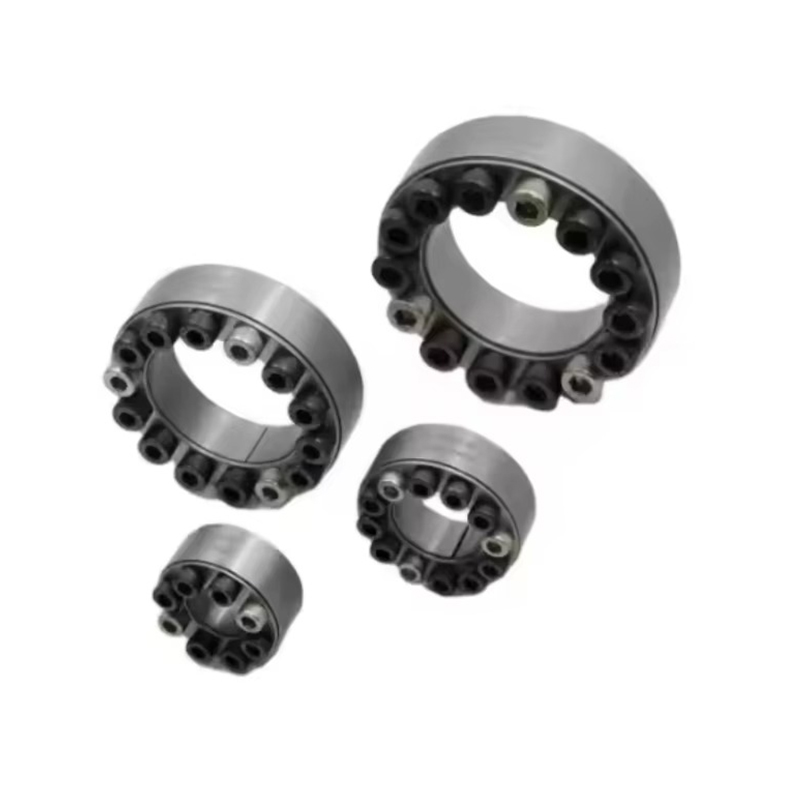

Z2 হাই টর্ক ট্রান্সমিশন এক্সপেনশন স্লিভ হল একটি বিশেষ যান্ত্রিক লকিং ডিভাইস যা হেভি-ডিউটি পাওয়ার ট্রান্সমিশন সিস্টেমে শ্যাফ্ট এবং হাবের মধ্যে একটি নিরাপদ, ব্যাকলাশ-মুক্ত সংযোগ প্রদানের জন্য ডিজাইন করা হয়েছে। উচ্চ ঘূর্ণন সঁচারক বল প্রয়োগের জন্য প্রকৌশলী, এই সম্প্রসারণ হাতা জটিল ইস্পাত লোড-ভারবহন সমাবেশে ব্যবহারের জন্য আদর্শ যেখানে নির্ভুলতা, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের সহজতা গুরুত্বপূর্ণ।

মূল বৈশিষ্ট্য এবং সুবিধা
উচ্চ টর্ক ট্রান্সমিশন
Z2 সম্প্রসারণ হাতা বিশেষভাবে স্লিপেজ ছাড়া উল্লেখযোগ্য টর্ক লোড পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এটিকে শিল্প ড্রাইভ সিস্টেমের চাহিদার জন্য উপযুক্ত করে তোলে।

যথার্থ পজিশনিং
এর এককেন্দ্রিক ক্ল্যাম্পিং মেকানিজমের সাথে, হাতা চমৎকার অক্ষীয় এবং রেডিয়াল অবস্থান নির্ভুলতা প্রদান করে, সুসংগত এবং কম্পন-মুক্ত অপারেশন নিশ্চিত করে।

সহজ সমাবেশ এবং disassembly
কাঠামো অতিরিক্ত যন্ত্র বা ঢালাইয়ের প্রয়োজন ছাড়াই দ্রুত ইনস্টলেশন এবং অপসারণের অনুমতি দেয়। এটি যান্ত্রিক সিস্টেমের রক্ষণাবেক্ষণ বা পুনর্বিন্যাস করার সময় ডাউনটাইম হ্রাস করে।

স্ব-কেন্দ্রিক এবং ব্যাকল্যাশ-মুক্ত
ঘর্ষণীয় লকিং নীতি অভিন্ন যোগাযোগের চাপ নিশ্চিত করে, প্রতিক্রিয়া দূর করে এবং সামগ্রিক কর্মক্ষমতা এবং পরিষেবা জীবন উন্নত করে।

জটিল লোডিং জন্য টেকসই নির্মাণ
উচ্চ-শক্তির খাদ ইস্পাত ব্যবহার করে তৈরি, Z2 হাতা জটিল, বহুমুখী বাহিনীকে প্রতিরোধ করতে পারে যা সাধারণত ইস্পাত প্রক্রিয়াকরণ, রোলিং মিল এবং ভারী যন্ত্রপাতিগুলির সম্মুখীন হয়।

জারা এবং পরিধান প্রতিরোধের
সারফেস ট্রিটমেন্ট যেমন ফসফেটিং বা দস্তা আবরণ ক্ষয়ের বিরুদ্ধে প্রতিরোধ ক্ষমতা বাড়ানোর জন্য উপলব্ধ, যা হাতাটিকে চ্যালেঞ্জিং শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।

সাধারণ অ্যাপ্লিকেশন
স্টিল মিলস এবং ভারী যন্ত্রপাতি
রোলার টেবিল, গিয়ারবক্স এবং পরিবাহকগুলির জন্য আদর্শ যার জন্য ভারী লোডিং অবস্থার অধীনে সুনির্দিষ্ট টর্ক ট্রান্সমিশন প্রয়োজন।

পাম্প এবং কম্প্রেসার
ড্রাইভ শ্যাফ্ট সিস্টেমে ব্যবহৃত হয় যেখানে উচ্চ-নির্ভুল প্রান্তিককরণ এবং সহজ রক্ষণাবেক্ষণ অপরিহার্য।

পাওয়ার ট্রান্সমিশন ইকুইপমেন্ট
উচ্চ-টর্ক এবং পরিবর্তনশীল লোড অ্যাপ্লিকেশনগুলিতে কাপলিং, স্প্রোকেট এবং পুলিকে সমর্থন করে।

অটোমেশন এবং উপাদান হ্যান্ডলিং সিস্টেম
রোবোটিক অস্ত্র, উত্তোলন ডিভাইস এবং পরিবাহক সিস্টেমে নিরাপদ এবং নির্ভরযোগ্য সংযোগ পয়েন্ট নিশ্চিত করে।
