RSK গ্রিড কাপলিং ইনস্টলেশন নির্দেশাবলী

এর পারফরম্যান্স কাপলিং আপনি কিভাবে ইনস্টল এবং রক্ষণাবেক্ষণ করবেন তার উপর মূলত নির্ভর করে। গ্রিড কাপলিংগুলি পরিবর্তন ছাড়াই অনুভূমিক বা উল্লম্ব অবস্থানে কাজ করার জন্য ডিজাইন করা হয়েছে।

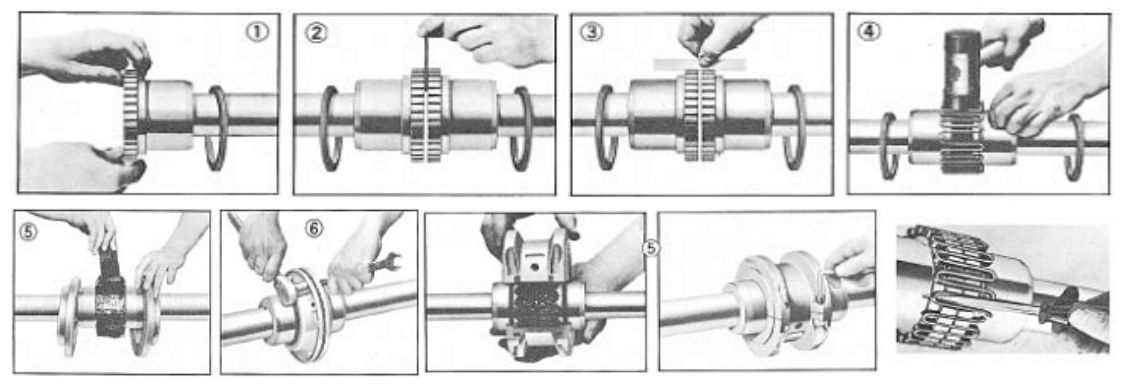

1.মাউন্ট সীল এবং হাব
অদাহ্য দ্রাবক ব্যবহার করে সমস্ত ধাতব অংশ পরিষ্কার করুন এবং burrs জন্য হাব, শ্যাফ্ট এবং কীওয়ে চেক করুন। হাব মাউন্ট করার আগে, গ্রীস দিয়ে সিলগুলিকে হালকাভাবে কোট করুন এবং শ্যাফ্টের উপর রাখুন। তাদের নিজ নিজ শ্যাফটে হাব মাউন্ট করুন যাতে অন্যথায় নির্দেশিত না হলে হাবের মুখটি তার শ্যাফ্টের শেষের সাথে ফ্লাশ হয়। সজ্জিত যখন স্ক্রু আঁট.

2. ফাঁক এবং কৌণিক প্রান্তিককরণ

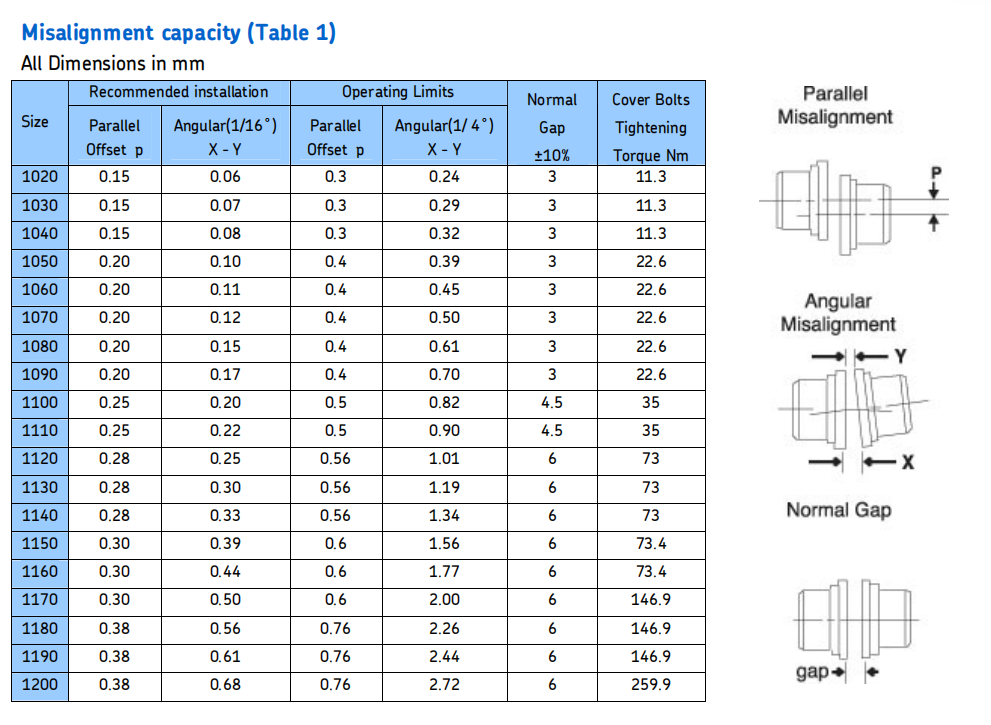

সারণি 1-এ উল্লেখিত ফাঁকের সমান পুরুত্বের একটি স্পেসার বার ব্যবহার করা। ডুমুর থেকে 90° ব্যবধানে একই গভীরতায় দেখানো বার ঢোকান এবং ফিলার সহ বার এবং হাবের মুখের মধ্যে ক্লিয়ারেন্স পরিমাপ করুন। সর্বনিম্ন এবং সর্বোচ্চ পরিমাপের পার্থক্য অবশ্যই সারণি 1 এ উল্লেখিত কৌণিক সীমা অতিক্রম করবে না

3. অফসেট প্রান্তিককরণ
সারিবদ্ধ করুন যাতে একটি সরল প্রান্ত চৌকোভাবে (বা সারণী 2 এ উল্লেখিত সীমার মধ্যে) উভয় হাবের উপর এবং 90° ব্যবধানে থাকে। ছাড়পত্রটি সারণি 1-এ নির্দিষ্ট সমান্তরাল অফসেট ইনস্টলেশনের সীমা অতিক্রম করা উচিত নয়। সমস্ত ফাউন্ডেশন বোল্ট শক্ত করুন এবং ধাপ 2 এবং 3 পুনরাবৃত্তি করুন। প্রয়োজনে কাপলিং পুনরায় সাজান।

4. গ্রিড সন্নিবেশ করান
গ্রিড ঢোকানোর আগে নির্দিষ্ট লুব্রিকেন্ট দিয়ে ফাঁক এবং খাঁজ প্যাক করুন। একই দিকে গ্রিড ঠিক করুন; এটি কভারের অর্ধেকের মধ্যে অ-ঘূর্ণায়মান পিনের সাথে সঠিক গ্রিডের যোগাযোগ নিশ্চিত করবে। একটি নরম ম্যালেট দিয়ে কাপলিং দাঁত এবং আসনের উপর দিয়ে যাওয়ার জন্য গ্রিডটি সামান্য ছড়িয়ে দিন।

5. গ্রীস দিয়ে প্যাক করুন এবং কভার একত্র করুন
যতটা সম্ভব লুব্রিকেন্ট দিয়ে গ্রিডের মাঝখানে এবং চারপাশে স্পেস প্যাক করুন এবং গ্রিডের উপরে দিয়ে অতিরিক্ত ফ্লাশ মুছে ফেলুন। কভারে খাঁজের সাথে লাইন আপ করার জন্য হাবগুলিতে সিলগুলি স্থাপন করুন। নীচের কভারের অর্ধেকের ফ্ল্যাঞ্জে গসকেটগুলি রাখুন এবং কভারগুলিকে একত্রিত করুন যাতে ম্যাচের চিহ্নগুলি একই দিকে থাকে। গ্যাসকেটগুলিকে ধাক্কা দিন যতক্ষণ না তারা সীলের বিপরীতে থামে এবং ফাস্টেনার দিয়ে কভারের অর্ধেক সুরক্ষিত করে, টেবিলে নির্দিষ্ট টর্কের জন্য শক্ত করে। নিশ্চিত করুন যে ফাস্টেনার শক্ত করার সময় gaskets অবস্থানে থাকে।
