গিয়ার কাপলিং ইনস্টলেশন নির্দেশাবলী

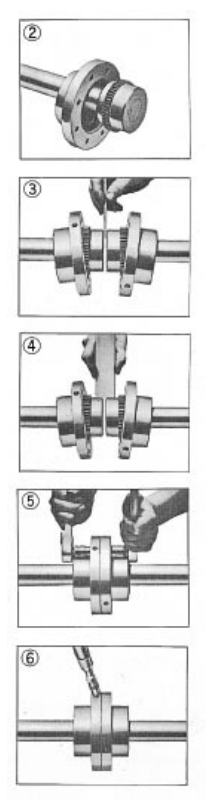

1. মাউন্ট ফ্ল্যাঞ্জড হাতা, সীল এবং হাব

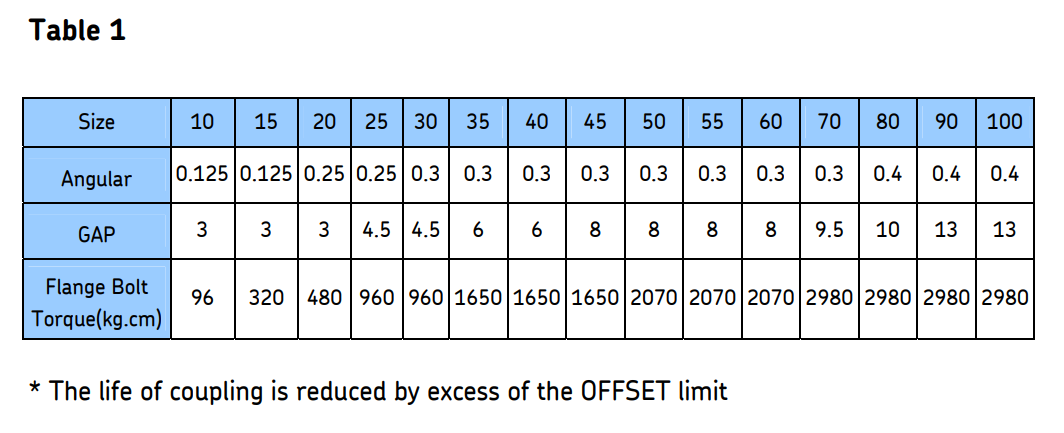

সমস্ত অংশ পরিষ্কার করুন। মুকুটযুক্ত গিয়ার দাঁত এবং ও-রিং গ্রীস করুন। শ্যাফ্টের উপর ও-রিং রাখুন। শ্যাফ্টগুলিতে সিল রিং সহ ফ্ল্যাঞ্জযুক্ত হাতাগুলি রাখুন এবং হাবগুলিকে তাদের নিজ নিজ শ্যাফ্টে মাউন্ট করুন। ফুটো প্রতিরোধ করার জন্য কীওয়ে সিল করুন। সেট স্ক্রু ঢোকান এবং শক্ত করুন। সারণি 1 এর মতো হাব গ্যাপের সাথে আনুমানিক প্রান্তিককরণে সরঞ্জামগুলি রাখুন।

2. ফাঁক এবং কৌণিক প্রান্তিককরণ

সারণি 1-এ উল্লেখিত ফাঁকের সমান বেধের একটি স্পেসার বার ব্যবহার করুন। 90° বিরতিতে একই গভীরতায় বার ঢোকান এবং ফিলার সহ বার এবং হাবের মুখের মধ্যে ক্লিয়ারেন্স পরিমাপ করুন।

3. অফসেট প্রান্তিককরণ

সারণী 1 উল্লেখ করে প্রতি 90° চেক করে একটি সোজা বার দিয়ে খাদটি সারিবদ্ধ করুন। ফিলার দিয়ে পরীক্ষা করুন। অফসেট সীমা অতিক্রম না একটি ডায়াল গেজ সঙ্গে নিশ্চিত করুন.

4. একত্রিত কাপলিং

ফ্ল্যাঞ্জগুলির মধ্যে গ্যাসকেট ঢোকান এবং বোল্টগুলিকে বেঁধে দিন, লুব হোলটি 90° এ অবস্থান করুন। সারণি 1 এ নির্দিষ্ট টর্কের সাথে ফাস্টেনারগুলিকে শক্ত করুন।

5. বড় আকার (70 এর বেশি আকার)

ইনস্টল করুন কাপলিং উপরের হিসাবে সমস্ত লুব প্লাগগুলি সরান এবং একটি খোলা লুব গর্ত দিয়ে অতিরিক্ত প্রবাহ না হওয়া পর্যন্ত কাপলিংয়ে প্রস্তাবিত গ্রীস রাখুন, তারপরে প্লাগ করুন৷ খোলা বিপরীত গর্ত এ উপচে পড়া পর্যন্ত গ্রীস পূরণ করুন.
